Наиболее распространённым способом механической обработки древесины является резание со снятием стружки. Менее распространён способ резания без образования стружки.
Стружка – это малая часть материала срезаемая за один проход резца.
Срезание стружки одним клинообразным резцом производящееся только одной режущей кромкой при прямолинейном равномерном движении резца и постоянной толщине стружки и ширине меньшей чем длина лезвия называется элементарным резанием.

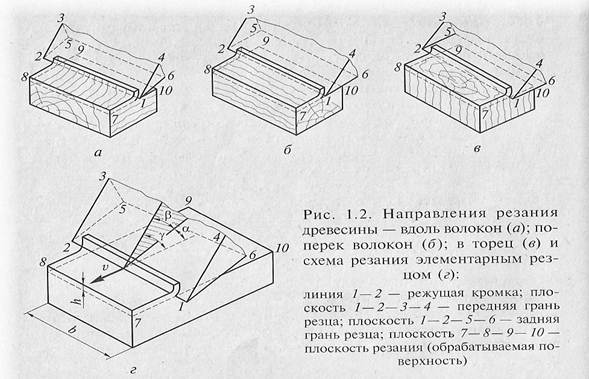

(к рис. «г») 3-2-1-4-передняя кромка резца; 2-5-1-6-нижняя кромка резца; 2-3-5, 1-4-6 и 2-3-5–боковые грани резца.
Угловые величины элементарного резца: α-угол наклона задней грани резца; β-угол заострения резца; γ-угол между передней гранью резца и направлением резания (передний угол); δ-угол между передней гранью резца и направлением резания.
Соотношение углов в элементарном резце:
α + β= δ
Резание характеризуется направлением движения резца по отношению к волокнам древесины, толщиной стружки, её шириной, а так же скоростью резания.
|
|
|
Движение резца обеспечивающее срезание одной стружки и образования поверхности резания называется движением резания.
Движение резца или обрабатываемого материала определяющее смещение двух соседних поверхностей резания и обеспечивающее последовательное срезание новых стружек называется движением подачи.
Скоростью резания называется скорость движения резца по траекториям резания.
Скорость подачи – это скорость движения резца по траекториям подачи.
В зависимости от направления движения резца относительно волокон различают три вида основных элементов резания:
1. продольное – когда режущая кромка резца движется вдоль волокон и перпендикулярно им. В этом случае образуется ломанная или сливная стружка;
2. торцевое – режущая кромка движется в плоскости перпендикулярной направлению волокон. Образуется только ломанная стружка;
3. поперечное – режущая кромка движется поперёк волокон в плоскости параллельной их направлению.
Встречаются и другие виды резания: продольно-торцевые, поперечно-торцевые и т.д.
