Каждый технический объект может быть представлен описаниями, имеющими иерархическую соподчиненность. Описания характеризуются двумя свойствами:
1. каждое последующее описание является более детальным и более полно характеризует технический объект по сравнению с предыдущим;
2. каждое последующее описание включает в себя предыдущее.
Такими свойствами обладают следующие описания:
- потребность (или функция технического объекта (ТО));
- техническая функция (ТФ);
- функциональная структура (ФС);
- физический принцип действия (ФПД);
- техническое решение (ТР);
- проект.
Схематично иерархия описаний технического объекта выглядит следующим образом:

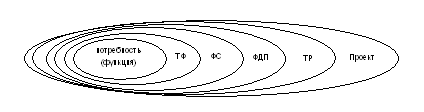

Рис.1. Иерархия описания технических объектов (ТО)
2.2.1. Потребность
Это общепринятое и краткое описание на естественном языке назначения технического объекта (ТО) или цели его создания. Описание потребности должно включать следующую информацию:
- необходимое действие (наименование действия);
- объект (предмет обработки), на которое направлено это действие;
|
|
- особые условия и ограничения.
Описание потребности формализовано можно представить в виде трех компонент:
P = (D, G, H) (1)
где D - указание действия, производимого рассматриваемым
техническим объектом (ТО) и приводящего к удовлетворению интересующей потребности;
G - указание объекта или предмета обработки, на который направлено действие D;
H - указание особых условий и ограничений, при которых выполняется действие D.
В таблице 1 приведены примеры покомпонентного описания потребности.
Примеры описания потребности
Таблица 1
Наименование ТО | D (действие) | G (объект обработки) | H (условия и ограничения) |
Светильник | Освещение (освещает) | помещение | - |
Электроплитка | Нагревание (нагревает) | емкость с жидкостью | - |
Мельница | Размалывание (размалывет) | зерно | в муку |
Грузовой автомобиль | Перевозка (перевозит) | грузы | по дороге |
Электрический термометр | Измерение (измеряет) | температура среды | - |
Между потребностью и функцией существует некоторое отличие. Понятие потребности всегда связано с человеком, поставившим задачу реализации потребности и выполняющим проектирование соответствующего технического объекта (ТО) и его изготовление. Понятие функции всегда связано с техническим объектом (ТО), реализующим эту потребность. (Человек часто выступает в двух качествах: как субъект, формулирующий потребность, и как элемент ТО, реализующий эту потребность). Для указания действия при описании потребности используют существительное (отглагольное), а при описании функции используют глагол (см. таблицу – освещение (освещает) и т.д.)
|
|
2.2.2. Техническая функция (ТФ)
Описание технической функции (ТФ) содержит следующую информацию
- потребность, которую может удовлетворить технический объект (ТО);
- физическую операцию, с помощью которой реализуется потребность
Описание технической функции (ТФ) формализовано можно представить в виде двух компонент:
F = (P, Q) (2)
где P - удовлетворяемая потребность, описываемая по формуле (1);
Q - физическая операция.
Описание физической операции (ФО), в свою очередь, формализовано можно представить в виде трех компонент:
Q = (АТ, Е, СТ) (3)
где АТ, СТ - соответственно входной и выходной поток вещества,
энергии или сигналов;
Е - наименование операции.
Это описание отвечает на вопросы «что»(АТ), «как»(Е), «во что»(СТ) преобразуется с помощью описываемого технического объекта (ТО).
В таблице 2 приведены примеры описания физических операций (ФО) для технических объектов из таблицы 1.
