Динамические насосы, их классификация


В динамических насосах жидкость под воздействием гидродинамических сил перемещается в камере (незамкнутом объеме), постоянно сообщающейся с входом и выходом насоса [15].

По виду сил, действующих на жидкую среду, динамические насосы подразделяются на лопастные, насосы трения и электромагнитные [16]. В этом же литературном источнике динамические насосы подразделяют на лопастные и вихревые.

Лопастными называют насосы, в которых жидкость перемещается за счет энергии, передаваемой ей при обтекании лопастей рабочего колеса. Лопастные насосы в зависимости от характера силового взаимодействия и направления потока в рабочем колесе подразделяются на: центробежные (радиальные и диагональные) и осевые [22].

В центробежных насосах поток жидкости в области лопастного колеса имеет радиальное направление и перемещается главным образом под воздействием центробежных сил.

В осевыхнасосах поток жидкости движется через рабочее колесо в направлении его оси, т.е. параллелен оси вращения и перемещается в поле действия гидродинамических сил, возникающих при взаимодействии потока и лопастного колеса (рисунок 2.91).




В насосах тренияжидкость перемещается под воздействием сил трения. К этой группе относятся вихревые, дисковые, черпаковые, вибрационные, лабиринтные, шнековые и струйные насосы.

Самыми распространенными среди этой группы насосов являются вихревыенасосы. В некоторых работах дисковые, черпаковые, вибрационные, лабиринтные, шнековые и струйные насосы выделяют в отдельную группу и относят к специальным насосам.

В вихревых насосах использование центробежной силы для нагнетания жидкости и применение лопастного колеса создают впечатление большой схожести вихревого насоса с центробежным. Однако в вихревом насосе приращение энергии перекачиваемой жидкости происходит в результате турбулентного обмена энергией основного потока на входе насоса и вторичного потока в рабочем колесе, т.е. при работе насоса жидкость, заполняющая рабочее колесо, в результате трения увлекает жидкость из всасывающего патрубка в кольцевой канал и перемещает ее до нагнетательного штуцера (рисунок 2.92).

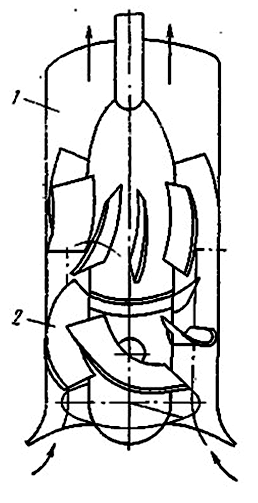

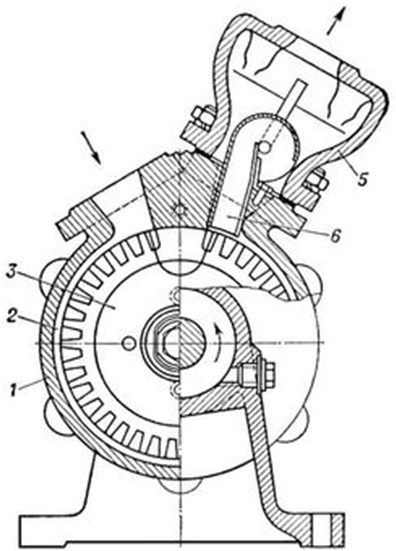

1 – корпус; 2 – ротор Рисунок 2.91 – Схема осевого насоса   1 – корпус; 2 – канал; 3 – рабочее колесо; 4 и 6 – отверстия для подвода и отвода жидкости; 5 – воздухоотделитель Рисунок 2.92 – Вихревой насос закрытого типа

В электромагнитных насосах жидкость перемещается под действием электромагнитных сил. Данные насосы предназначены главным образом для перекачивания жидкого металла в магнитном поле.

В объемном насосе жидкая среда перемещается вследствие периодического изменения объема занимаемой ею камеры, попеременно сообщающейся с входом и выходом, т.е. жидкость в нем перемещается отдельными порциями.



Принцип действия объемного насоса состоит в вытеснении (перемещении) некоторого рабочего объема жидкости, поэтому их называют также насосами вытеснения (например, поршневой насос, в котором поршень постепенно вытесняет всю жидкость, заключенную в рабочем объеме цилиндра).

Объемные насосы – самовсасывающие, они перекачивают маловязкие и высоковязкие жидкости, пасты, смолы и т.д., а также жидкости с большим содержанием газов и криогенные.

Насосы объемного типа обычно подразделяют на две группы – возвратно-поступательного действия и роторные. В возвратно- поступательных насосах жидкость перемещается под действием поршня или диафрагмы. С помощью клапанов цилиндр соединяется попеременно то с подводящим, то с напорным трубопроводом.

В роторных насосах один или несколько вращающихся роторов образуют в корпусе насоса полости, которые захватывают перекачиваемую жидкость и перемещают ее от входного патрубка насоса к напорному.

К роторным насосам относятся шестеренные (рисунок 2.93), винтовые, пластинчатые.

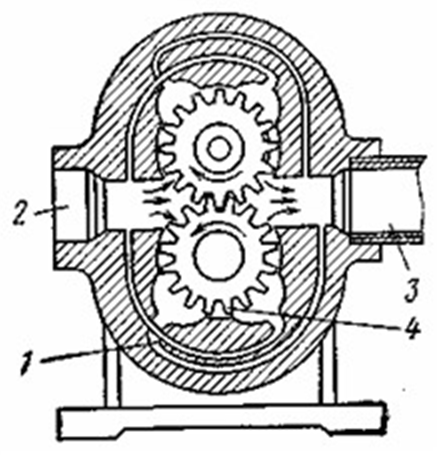

1 – разгрузочные канавки; 2 – всасывающее отверстие; 3 – напорный патрубок; 4 – ведущая шестерня

Рисунок 2.93 – Шестеренный насос
