Вага марионетки

Поисковик ежедневно высвечивает интерес многих читателей к марионетке. Даю несколько схем, поясняющих устройство типичной ваги. Как делать куклу, как её подвешивать в этой статье не говорится.

Конструкцию этой ваги разработали немцы (публикация 1972 года). Тогда она хорошо себя зарекомендовала в моей практике, а в наши дни только её и встретишь на торгах марионеток.
Управление рук можно зафиксировать на нужной высоте, удобное в работе коромысло для ног, есть возможность изменять и фиксировать угол наклона головы и пр.
Уверен, многие останутся довольны такой вагой, тем более, что рабочих чертежей в сети еще не было.

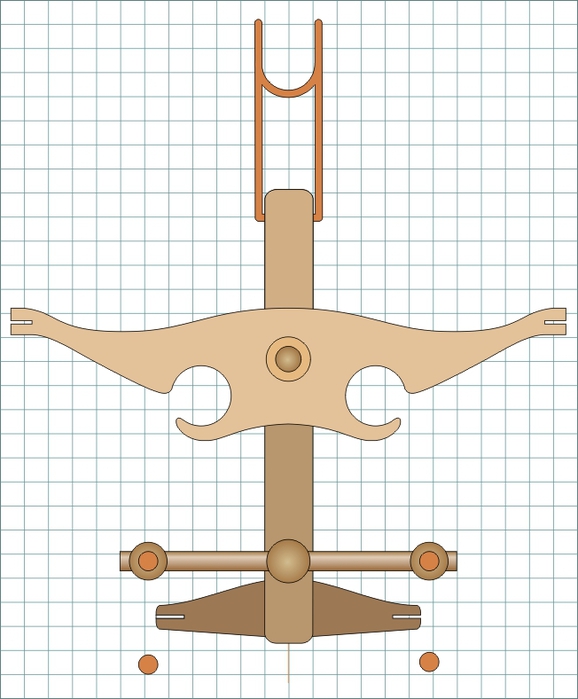

Вид сверху.

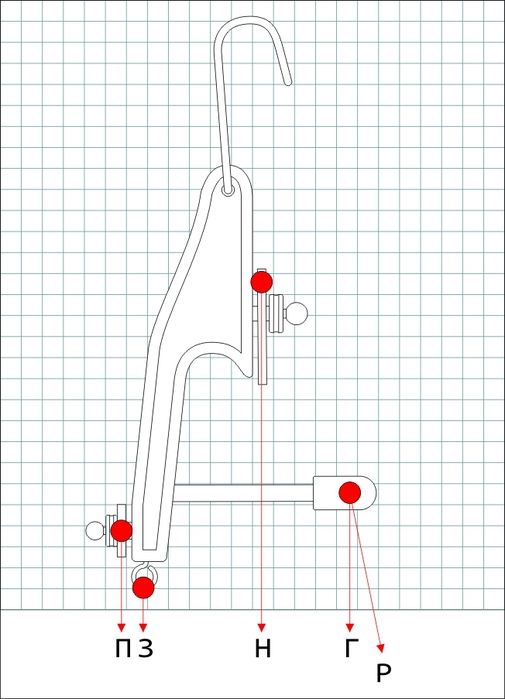

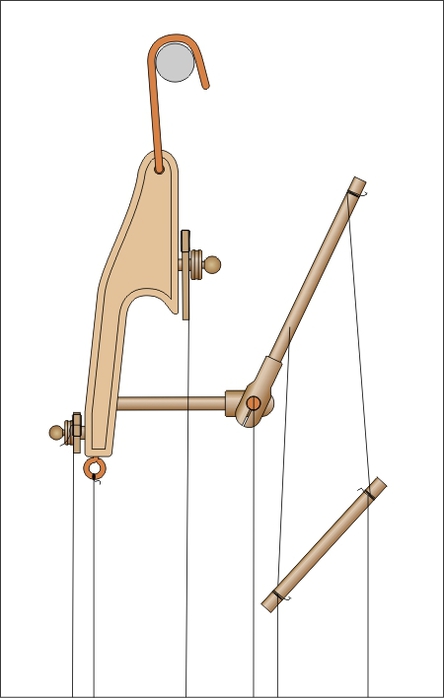

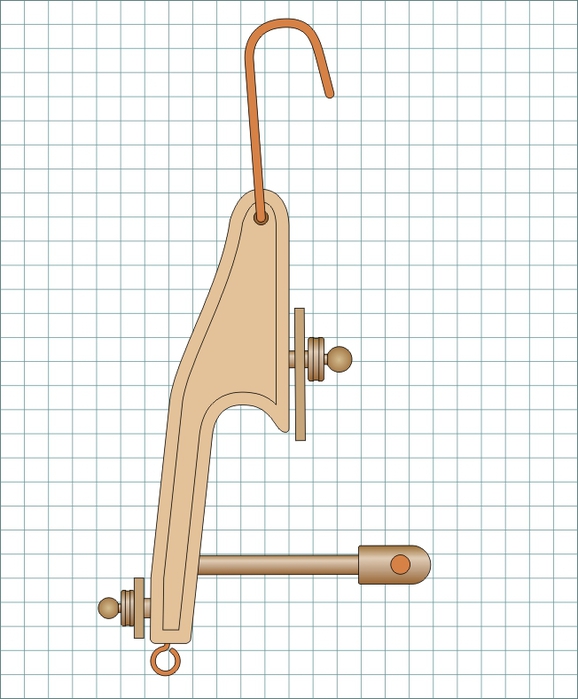

Вид сбоку.

Вид спереди.

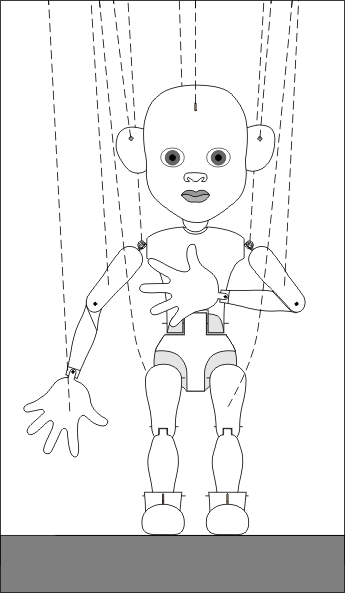

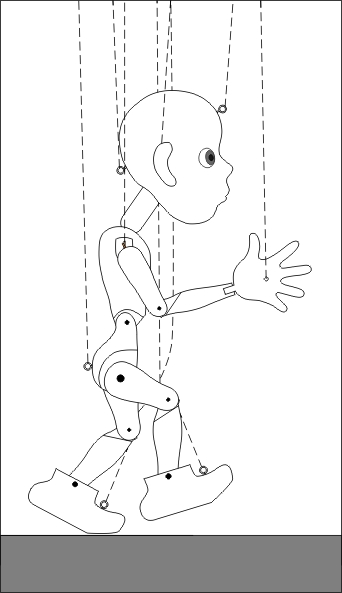

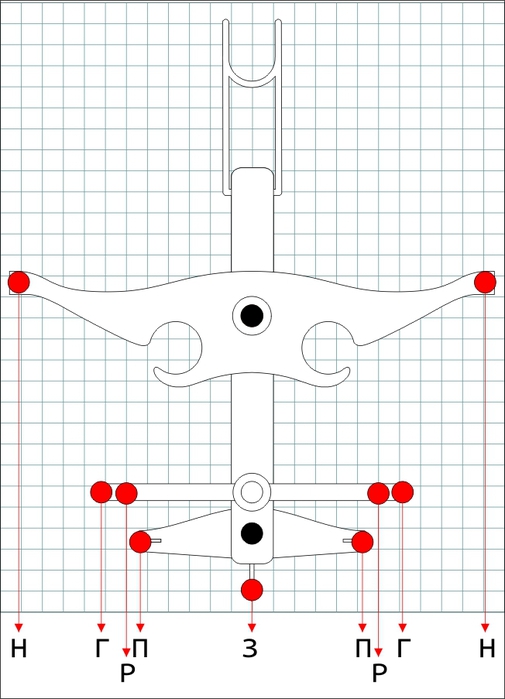

Точки привязки нитей.
П - плечи.
З - зад.
Н - ноги.
Г - голова (уши).
Р - руки.

Не помню, чтобы где-то упоминали об оснащении марионетки грузами, а это одно из условий её уверенной работы.

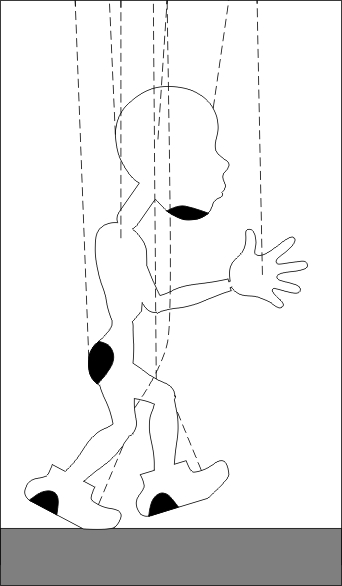

На схеме указаны места для свинца.
Груз в пятке не даёт обуви «клевать носом», груз в тазу крайне важен для стабилизации туловища во время ходьбы куклы. Если голова легкая (из папье-маше, пенопласта), то необходимо загрузить лицевую часть головы.

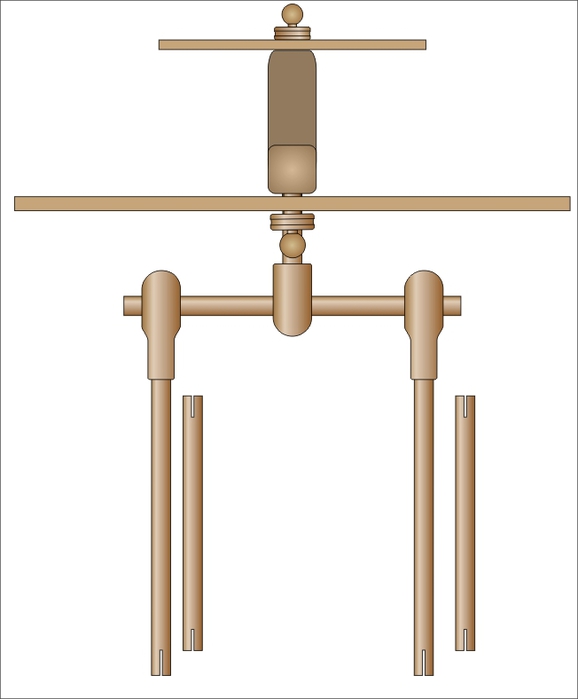

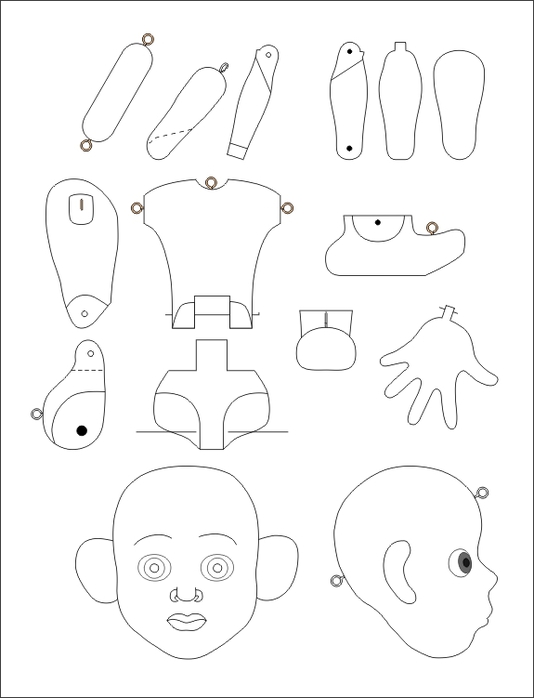

Возможно, кому-то пригодится набор контуров деревянной марионетки для изучения её конструкции.
