1) Для заданного группового варианта (табл. 4.1) и индивидуального варианта (табл. 4.2) начертить в масштабе нагрузочную диаграмму двигателя, рассчитать мощность, выбрать тип двигателя для режима с длительной переменно-периодической нагрузкой (табл. 4.3).
2) Для заданного группового варианта (табл. 4.4) и индивидуального варианта (табл. 4.5) начертить в масштабе нагрузочную диаграмму двигателя рассчитать мощность, выбрать тип двигателя для повторно-кратковременного режима работы (табл. 4.6).
3) Выбранные двигатели проверить по перегрузочной способности и условиям пуска.
4) Построить естественную механическую характеристику двигателя п. 1 по его паспортным данным.

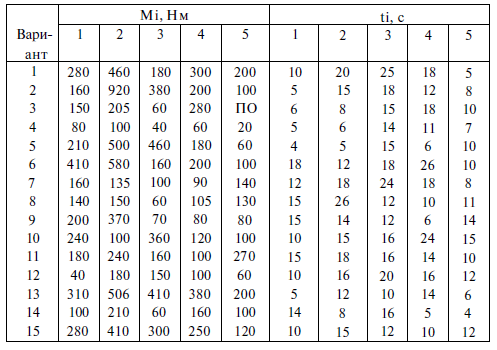

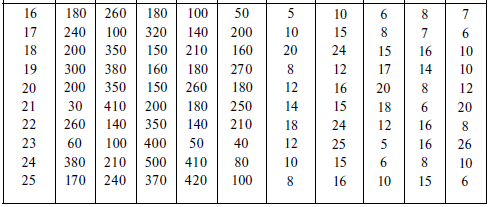

Таблица 4.1
| № группы | 3208… | 3209… | 3210… | 3211… | 3212… | 3217… |
| N, об|мин |
Таблица 4.2

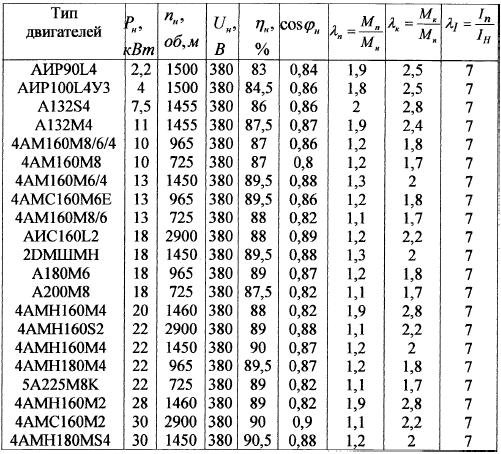

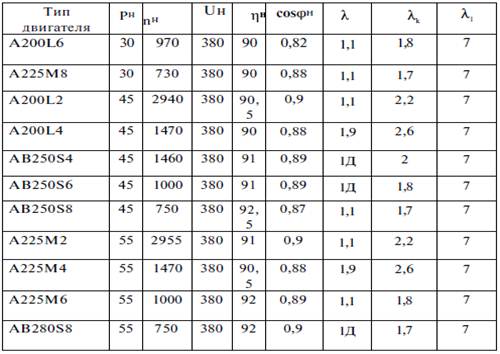

Таблица 4.3

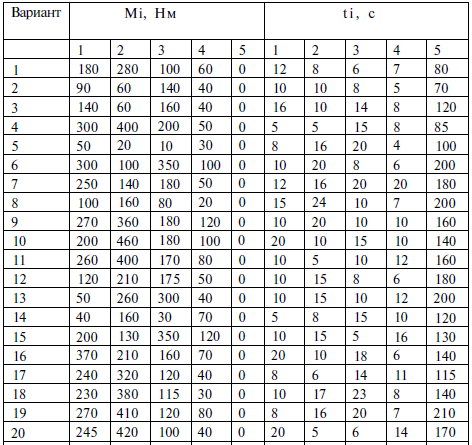

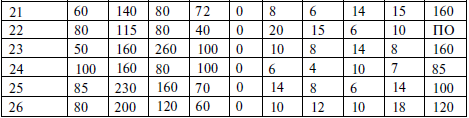

Таблица 4.4
| № группы | 3208… | 3209… | 3210… | 3211… | 3212… | 3217… |
| N, об|мин |
Таблица 4.5

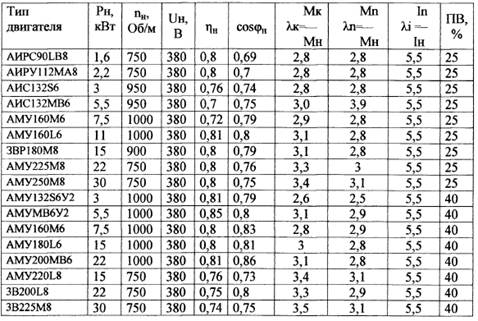

Таблица 4.6
