2015-04-01
1342
Обозначение сталей в системе ASTM включает в себя:
букву A, означающую, что речь идет о черном металле;
порядковый номер нормативного документа ASTM (стандарта);
собственно обозначение марки стали.
Обычно в стандартах ASTM принята американская система обозначений физических величин. В том же случае, если в стандарте приводится метрическая система обозначений, после его номера ставится буква М.
Стандарты ASTM, как правило, определяют не только химический состав стали, но и полный перечень требований к металлопродукции. Для обозначения собственно марок сталей и определения их химического состава может быть использована как собственная система обозначений ASTM (в этом случае химический состав сталей и их маркировка определяется непосредственно в стандарте), так и другие системы обозначений, например AISI - для прутков, проволоки, заготовки и др., или ACI - для отливок из нержавеющих сталей.
3. Универсальная система обозначений UNS.
UNS – это универсальная система обозначений металлов и сплавов. Она была создана в 1975 с целью унификации различных систем обозначений, используемых в США. Согласно UNS обозначения сталей состоят из буквы, определяющей группу сталей (см. таблицу 13) и пяти цифр.
Таблица 13 - Обозначения сталей в системе UNS
| Символ | Группа сталей |
| Dxxxxx | Стали с предписанными механическими свойствами |
| Gxxxxx | Углеродистые и легированные стали AISI (за исключением инструментальных) |
| Hxxxxx | То же, но для прокаливаемых сталей |
| Jxxxxx | Литейные стали |
| Kxxxxx | Стали, не включенные в систему AISI |
| Sxxxxx | Жаростойкие и коррозионностойкие нержавеющие стали |
| Txxxxx | Инструментальные стали |
| Wxxxxx | Сварочные материалы |
В системе UNS проще всего классифицировать стали AISI. Для конструкционных и легированных сталей, входящих в группу G, первые четыре цифры наименования – это обозначение стали в системе AISI, последняя цифра заменяет буквы, которые встречаются в обозначениях по AISI. Так буквам B и L, означающим, что сталь легирована бором или свинцом, соответствуют цифры 1 и 4, а букве E, означающей, что сталь выплавлена в электропечи, - цифра 6.
Наименования нержавеющих AISI-сталей начинаются с буквы S и включают в себя обозначение стали по AISI (первые три цифры) и две дополнительные цифры, соответствующие дополнительным буквам в обозначении по AISI (см. таблицу 11).
Соответствие маркировки российских и зарубежных сталей
Таблица 14 - Стали углеродистые конструкционные
| Cтраны СНГ (ГОСТ 1050-88) | Зарубежные аналоги | ||
| Германия (DIN) | США (ASTM) | ||
| 1.0301 | С 10/Ск 10 | ||
| 1.0401 | С15/Ск 15 | ||
| 1.0402 | С 22/Ск 22 | ||
| - | - | ||
| 1.0501 | С 35/Ск 35 | ||
| 1.0511 | С 40/Ск 40 | ||
| 1.0503 | С 45/Ск 45 | ||
| 1.0540 | С 50/Ск 50 | ||
| 1.0535 | С 55/Ск 55 | ||
| 1.0601 | С 60/Ск 60 |
Таблица 15 - Стали легированные конструкционные
| Страны СНГ (ГОСТ, ТУ) | Зарубежные аналоги | ||
| Германия (DIN) | США (AISI) | ||
| 12ХН3А | 1.5732 | 14NiCr10 | - |
| 12Х2Н4А | Е3310 | ||
| 15ХМ | 1.7335 | 13CrMo44 | - |
| 17Г1С | 1.0570 | St52-3 | - |
| 18ХГ | 1.7131 | 16MnCr5 | |
| 20ХМ | 1.7218 | 25CrMo4 | |
| 27ХГР | 1.5526 | 30MnB4 | - |
| 30Х3МФ | 1.8519 | 31CrMoV9V | - |
| 30Х2Н2М | 1.6580 | 30CrNiMo8V | - |
| 34Х2НМЮ | 1.8550 | 34CrAlNi7V | - |
| 38Х2Н2МА | 1.6582 | 34CrNiMo6 | |
| 40Х | 1.7045 | 42Cr4 | |
| 40ХГМ | 1.7225 | 42CrMo4 | |
| 40ХН2МА | 1.6565 | 40NiCrMo6 | |
| 40ХГНМ | 1.6546 | 40NiCrMo22 | |
| 45Г | 1.0912 | 46Mn7 | - |
Таблица 16 - Стали углеродистые инструментальные
| Страны СНГ (ГОСТ,ТУ) | Зарубежные аналоги | ||
| Германия (DIN) | США (AISI/ASTM) | ||
| У 7 | 1.1620 | C 70W2 | - |
| У 7А | 1.1520 | C 70W1 | - |
| У 8 | 1.1625 | C 80W2 | - |
| У 8А | 1.1525 | C 80W1 | W 108 |
| У 10 | 1.1645 | C 105W2 | - |
| У 10А | 1.1545 | C 105W1 | W 110 |
| У 11 | 1.1654 | C 110W | - |
| У 13 | 1.1663 | C 125W | W 112 |
Таблица 17 - Стали легированные инструментальные
| Страны СНГ (ГОСТ, ТУ) | Зарубежные аналоги | ||
| Германия (DIN/BOHLER) | США (AISI/ASTM) | ||
| Х12 | 1.2080 | Х210Cr12 | D3 |
| Х12В | 1.2436 | Х210CrW12 | - |
| Х12МФ* | 1.2379 | Х155CrVMo12-1 | D2 |
| Х12МФ4-МП | - | К190РМ | - |
| 95ХФ | 1.2210 | 115CrV 3 | L2 |
| 9Х1Ф | 1.2067 | 102Cr 6 | L3 |
| 9Г2Ф | 1.2842 | 90MnCrV 8 | O2 |
| 95ХГВФ | 1.2510 | 100MnCrW 4 | O1 |
| 3Х3В9Ф | 1.2581 | Х30WCrV9-3 | H21 |
| 95Х5ГМ | 1.2363 | Х100CrMoV5-1 | А2 |
| 95ХМ | 1.2303 | 100CrMo 5 | L7 |
| 95Х18 | 1.4125 | Х105CrMo17 | A473 (440C) |
| 5ХНМ | 1.2713 | 55NiCrMoV 6 | L6 |
| 5ХВ2СФ | 1.2550 | 60WCrV 7 | S1 |
| 5Х3М2Ф | - | - | S7 |
| 5ХН2МФ | 1.2714 | 56NiCrMoV 7 | - |
| 3Х3М3Ф | 1.2365 | Х32CrMoV3 3 | H10 |
| 4Х5МФС | 1.2343 | Х38CrMoV5-1 | H11 |
| 4Х5МФ1С | 1.2344 | Х40CrMoV5-1 | H13 |
*возможно производство методом порошковой металлургии
Таблица 18 - Стали легированные инструментальные быстрорежущие
| Страны СНГ (ГОСТ, ТУ) | Зарубежные аналоги | ||
| Германия (DIN) | BOHLER (D-016) | США (AISI/ASTM) | |
| Р18* | 1.3355 | S 200 | Т 1 |
| Р6М5* | 1.3343 | S600/S601 | М 2 |
| Р6М5К5* | 1.3243 | S 705 | - |
| Р6М5Ф3 - МП | 1.3342/1.3344 | S 790PM | М 3 |
| Р6М5Ф4 - МП | - | S 690PM | М 4 |
| Р6М5Ф3К8 - МП | - | S 590PM | М 36 |
| Р10М2Ф5К8-МП | - | S 390PM | - |
| Р10М3Ф4К8-МП | - | - | - |
| Р12Ф3 | 1.3318 | - | - |
| Р12МФ4 - MP | - | S 207PM | - |
| Р12К5Ф4 - МП | - | S 308PM | - |
| Р12М6Ф5 - МП | - | - | М 61 |
| Р12МФ5К5 - МП | 1.3202 | - | Т 15 |
| Р0М2СФ10 - МП | - | CPM 10V | А 11 |
*возможно производство методом порошковой металлургии
Таблица 19 - Легированные спецстали коррозионностойкие
(нержавеющие)
| Страны СНГ (ГОСТ, ТУ) | Зарубежные аналоги | ||
| Германия (DIN) | США (AISI) | ||
| 03Х11Н8М2Ф | - | - | - |
| 03Х14Н7В | - | - | - |
| 03Х18Н11 | 1.4306 | Х2 CrNi 19-11 | 304L |
| 03Х17Н13М2 | 1.4435/1.4404 | X2 CrNiMo 18-14-3 | 316L |
| 06Х15Н6МВФБ | - | - | - |
| 08Х17Н13М2 | 1.4436/1.4401 | 5 CrNiMo 17 13 3 | |
| 08Х17Н13М2Т | 1.4571/1.4573 | X6 CrNiMoTi 17-12-2 | 316Ti |
| 08Х18Н10 | 1.4308 | G-X5 CrNi 19 10 | |
| 08Х18Н10Т | 1.4541 | X6 CrNiTi 18-10 | |
| 08Х22Н6Т | - | - | - |
| 10Х11Н23Т3МР | - | - | - |
| 10Х23Н18 | - | - | - |
| 12Х18Н9 | - | - | - |
| 20Х23Н18 | - | - | - |
| 20Х25Н20С2 | 1.4841 | Х15 CrNiSi 25-20 | |
| 08Х13 | 1.4000/1.4001 | Х6 Cr13 | 410S |
| 08X17T | 1.4510 | X6 CrTi 17 | 430Ti |
| 12X17 | 1.4016 | X6 Cr 17 | |
| 12X13 | 1.4024 | X15 Cr 13 | |
| 20X13 | 1.4021 | Х20Cr13 | |
| 20X17Н2 | 1.4057 | X20 CrNi 17 2 |
Таблица 20 - Основные виды и размеры выпускаемой стальной метизной ленты, мм
| Наименование и назначение ленты | Толщина | Ширина |
| Холоднокатаная из низкоуглеродистой стали | 0,05–3,6 | 4,0–325 |
| Стальная упаковочная | 0,20–1,8 | 15,0–50 |
| Для бронирования кабелей | 0,10–1,0 | 10,0–60 |
| Холоднокатаная из углеродистой конструкционной стали | 0,10–3,0 | 4,0–300 |
| Стальная пружинная | 0,05–1,2 | 3,0–100 |
| Холоднокатаная рулонная | 0,05–0,5 | 5,0–500 |
| Стальная плющенная | 0,10–5,0 | 5,0–12 |

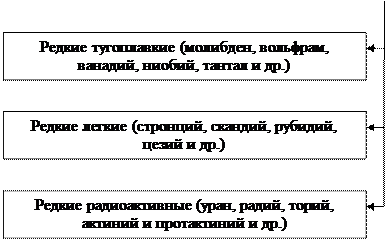

Рисунок 4 - Классификация цветных металлов
