Выполнение работы. Цель работы: Освоение методики определения размерных признаков для конструирования одежды и ознакомление с принципами построения действующих в промышленности

РАЗМЕРНАЯ ХАРАКТЕРИСТИКА ТЕЛА ЧЕЛОВЕКА. РАЗМЕРНАЯ ТИПОЛОГИЯ ДЛЯ ПРОЕКТИРОВАНИЯ ОДЕЖДЫ

Цель работы: Освоение методики определения размерных признаков для конструирования одежды и ознакомление с принципами построения действующих в промышленности размерных стандартов на типовые фигуры.

Содержание работы:

1.Ознакомление с методикой антропометрических обследований.

2. Зарисовка расположения основных антропометрических точек и схемы измерений.

3. Измерение тела человека по заданной программе.

4. Сопоставление размерных признаков конкретной фигуры и соответствующей ей типовой фигуры.

5. Определение частоты встречаемости типовой фигуры.

Выполнение работы

Таблица 1.1- Характеристика антропометрических точек. (рис. 1.)

Усл. обо-значение	Наименование	Расположение
а	Верхушечная	Наивысшая точка темени при постановке головы в положении глазнично – ушной горизонтали
б	Шейная	Вершина остистого отростка седьмого шейного позвонка
в	Точка основания шеи	Точка на пересечении линии обхвата шеи с вертикальной полостью, рассекающей плечевой скат пополам
г	Ключичная	Самая высокая точка грудинного конца ключицы
д	Верхнегрудинная	Точка в центре яремной вырезки грудины, расположенная в направлении её заднего края
е	Среднегрудинная	Точка посередине линии грудины на уровне сочленения с грудиной верхнего края хрящей четвёртых рёбер
ж	Плечевая акромиальная	Точка наиболее выступающая в сторону бокового края акромиального отростка лопатки
з	Плечевая	Точка на пересечении верхненаружного края акромиального отростка лопатки с вертикальной плоскостью, рассекающей область плечевого сустава пополам

Продолжение табл.1.1

и	Лучевая	Верхняя точка головки лучевой кости с наружной стороны
к	Сосковая	У мужчин – центр соска, у женщин – наиболее выступающая точка грудной железы
л	Остисто – подвздошная передняя	Наиболее выступающая вперёд точка верхнепередней ости подвздошной кости
м	Коленная	Центр коленной чашечки
н	Передний угол подмышечной впадины	Высшая точка подмышечной впадины сзади (при опущенной руке)
о	Задний угол подмышечной впадины	Высшая точка подмышечной впадины спереди (при опущенной руке)
п	Ягодичная	Наиболее выступающая точка ягодицы
р	Точка высоты линии талии	Точка боковой поверхности туловища на середине расстояния между нижним ребром и гребнем подвздошной кости (на правой стороне туловища)

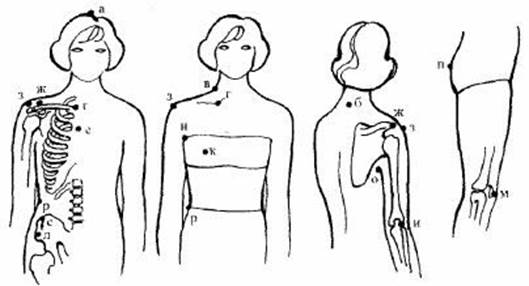

Рис. 1.1. Схема расположения антропометрических точек

Таблица 1. 2 -Измерительная таблица (рисунок 1.2 – схема выполнения измерений)

№ РП	Вид измерения, размерный признак	Обозначение размерных признаков	Методика измерения	Измери- тельный инстру- мент	Величина размерного признака, см	Раз- ность см.
Конкрет ной фигуры	Типовой фигуры
по ОСТ	по ЕМКО СЭВ
	Высоты: Рост – высота верхушечной точки	Р	Т1	Измеряют по вертикали расстояние от пола до верхушечной точки	Антропо метр
	Высота точки основания шеи	В ТОШ	Т4	Расстояния от пола до точки основания шеи	– // –
	Высота плечевой точки	В ПТ	Т5	Расстояние от пола до плечевой точки	– // –
	Высота сосковой точки	В СТ	Т6	Расстояние от пола до сосковой точки	– // –
	Высота линии талии	В ЛТ	Т7	Расстояние от пола до линии талии	– // –
	Высота остисто – подвздо-шной передней точки	В ОПТ	Т8	Расстояние от пола до остисто – подвздошной передней точки	– // –
	Высота коленной точки	В КТ	Т9	Расстояние от пола до коленной точки	– // –
	Высота шейной точки	В ШТ	Т10	Расстояние от пола до шейной точки	– // –
	Высота заднего угла подмышечной впадины	В ЗУ	Т11	Расстояние от пола до заднего угла подмышечной впадины	– // –
	Высота подъягодичной складки	В ПС	Т12	Расстояние от пола до подъягодичной складки	– // –
	Высота плеча	В П	Т72	Определяют вычитанием Т10 – Т5	–

Продолжение табл. 1.2

	Обхваты: Обхват шеи	О Ш	Т13	Сантиметровую ленту нижним краем накла-дывают непосредственно над шейной точкой. Сбоку и спереди лента должна проходить по основанию шеи, касаясь нижним краем ключич-ных точек, и замыкается над яремной вырезкой	Санти-метровая лента
	Обхват груди первый	О Г І	Т14	Ленту накладывают на лопатки. По спине лента должна проходить горизонтально, касаясь верхним краем задних углов подмышечных впадин, затем по подмышечным впадинам. Спереди лента должна проходить над основанием грудных желёз и замыкаться на правой стороне груди. По верхнему краю груди делают метки: спереди – над выступающей точкой, сзади – на позвоночнике и на лопатках.	– // –
	Обхват груди второй	О Г ІІ	Т 15	Ленту накладывают на лопатки. По спине лента должна проходить горизонтально, касаясь верхним краем задних углов подмышечных впадин, затем по подмышечным впадинам в плоскости косого сечения. Спереди лента должна проходить через выступающие точки грудных желёз и замыкаться на правой стороне груди. Обхваты груди первый и второй следует измерять один за другим, не допуская сдвига сантиметровой ленты.	– // –

Продолжение табл. 1.2

	Обхват груди третий	О Г ІІІ	Т16	Лента должна проходить горизонтально вокруг туловища через выступающие точки грудных желез и замыкаться на правой стороне груди.	– // –
	Обхват груди четвёртый	О Г IV	Т17	Лента должна проходить горизонтально вокруг туловища непосредственно под основанием грудных желез и замыкаться на правой стороне груди. (Измеряют только у женщин)	– // –
	Обхват талии	О Т	Т18	Лента должна проходить горизонтально вокруг туловища на уровне линии талии	– // –
	Обхват бёдер с учётом выступа живота	О Б	Т19	Ленту накладывают на ягодичные точки. Лента должна проходить горизонтально вокруг туловища, спереди по гибкой пластине.	– // – Гибкая пластина
	Обхват бёдер без учёта выступа живота	О БІ	Т20	Ленту накладывают на ягодичные точки, проводят горизонтально вокруг туловища и замыкают на правой стороне туловища.	– // –
	Обхват бедра	О БЕД	Т21	Лента должна проходить горизонтально вокруг бедра, касаясь верхним краем подъягодичной складки и замыкаться на наружной поверхности бедра	– // –
	Обхват колена	О К	Т22	Лента должна проходить горизонтально вокруг ноги на уровне коленной точки и замыкаться на наружной поверхности ноги.	– // –

Продолжение табл. 1.2

	Обхват икры	О И	Т23	Измеряют максимальный обхват икроножной мышцы. Лента должна проходить горизонтально вокруг ноги и замыкаться на наружной поверхности ноги	– // –
	Обхват щиколотки	О Щ	Т24	Лента должна проходить горизонтально вокруг ноги непосредственно над внутренней лодыжкой и замыкаться на наружной поверхности голени.	– // –
	Обхват плеча	О П	Т28	Измеряют перпендикулярно оси плеча. Верхний край ленты должен касаться заднего угла подмышечной впадины. Лента должна замыкаться на наружной поверхности руки.	– // –
	Обхват запястья	О ЗАП	Т29	Измеряют перпендикулярно оси предплечья по лучезапястному суставу через головку локтевой кости. Лента должна замыкаться по наружной поверхности руки.	– // –
	Обхват кисти	О КИС	Т30	Измеряют перпендикулярно оси кисти через пястнофаланговый сустав, первого пальца. Первый палец должен быть отведён от второго на 30 – 35º. Ленту замыкают на наружной поверхности руки.	– // –
	Длины: Расстояние от линии талии до пола сбоку	Д СБ	Т25	Измеряют от точки высоты линии талии по боковой поверхности бедра через наиболее выступающую область бедра и далее вертикально до пола.	Санти – метровая лента
	Расстояние от линии талии до пола спереди	Д СП	Т26	Измеряют от линии талии через наиболее выступающую точку живота и далее вертикально до пола	– // –

Продолжение табл. 1.2

	Длина ноги по внутренней поверхности	Д Н	Т27	Измеряют по внутренней поверхности ноги от промежности до пола при слегка раздвинутых ногах	– // –
	Расстояние от точки основания шеи сбоку до лучевой точки	Д ОШЛОК	Т 32	Измеряют от точки основания шеи сбоку посередине лучевого ската, через плечевую точку до лучевой точки	– // –
	Расстояние от точки основания шеи сбоку до запястья	Д ОШ ЗАП	Т33	Измеряют от точки основания шеи сбоку посередине лучевого ската, через плечевую и лучевой точки до линии обхвата запястья	– // –
	Длина руки до локтя	Д РЛОК	Т62	Измеряют расстояние от плечевой точки до лучевой	– // –
	Длина руки до линии обхвата запястья	Д Р ЗАП	Т68	Измеряют расстояние от плечевой точки через лучевую до линии обхвата запястья	– // –
	Расстояние от шейной точки до линии обхвата груди первого спереди (Высота проймы спереди)	В ПР. П	Т34	Измеряют от шейной точки через точку осно-вания шеи до отметки на линии обхвата груди первого спереди (см. размерный признак 14)	– // –
	Высота груди	В Г	Т35	Измеряют от шейной точки через точку осно-вания шеи до выступающей точки грудной железы (сосковой точки)	– // –
	Длина талии спереди	Д ТП	Т36	Измеряют от шейной точки до линии талии спереди через точки основания шеи, сосковую и далее вертикально. Признаки 34,35,36, следует измерять непосредственно один за другим	– // –

Продолжение табл. 1.2

	Расстояние от шейной точки до линии обхвата груди первого и второго с учётом выступа лопаток (Высота проймы сзади)	В ПР З	Т39	Измеряют от шейной точки до верхнего края гибкой пластины (шириной 2см.). Пластина должна касаться верхним краем меток, фиксирующих на лопатках линии обхватов первого и второго (см. размерный признак 14)	Сантиметровая лента, гибкая пластина
	Длина спины до талии с учётом выступа лопаток	Д ТС	Т40	Измеряют от шейной точки до линии талии вдоль позвоночника через тонкую пластинку шириной до 2 см., наложенную на выступающие точки лопаток	Сантиметровая лента, гибкая пластина
	Расстояние от линии талии до плоскости сидения	Д С	Т49	Измеряют по боку от линии талии до горизонтальной плоскости сидения. Измеряемый (– ая) должен сидеть на стуле с плоским твёрдым сидением	– // –
	Ширины Ширина плечевого ската	Ш П	Т31	Измеряют от точки основания шеи по середине плечевого ската до плечевой точки	– // –
	Ширина груди	Ш Г	Т45	Измеряют расстояние между вертикалями, проведённых вверх от передних углов подмышечных впадин. У женщин и девочек измеряют непосредственно над основанием грудных желез, т.е. линия обхвата груди первого (см. размерный признак 14)	– // –
	Расстояние между сосковыми точками	Ц Г	Т46	Измеряют между сосковыми точками у мужчин, между выступающими точками грудных желез у женщин. Лента должна лежать горизонтально.	– // –

Продолжение табл. 1.2

	Ширина спины	Ш С	Т47	Измеряют по лопаткам между задними углами подмышечных впадин непосредственно над линией обхватов груди первого и второго. Лента должна лежать горизонтально	– // –
	Дуги Расстояние от шейной точки до уровня заднего угла подмышечной впадины спереди (Высота проймы косая)	В ПРК	Т37	Измеряют от шейной точки, через точку осно вания шеи, далее по направлению к переднему углу подмышечной впадины. Конечная точка измерения находиться под передним углом подмышечной впадины на уровне заднего угла. Уровень заднего угла фиксируется гибкой пластиной шириной 2 см, которая верхним краем касается заднего угла и проходит горизон тально по подмышечной впадине.	– // – Гибкая пластина
	Дуга через высшую точку плечевого сустава	Д П	Т38	Измеряют в вертикальной плоскости от уровня заднего угла подмышечной впадины через наивысшую точку плечевого сустава до уровня заднего угла под передним углом. Уровень заднего угла подмышечной впадины фиксируется гибкой пластиной.	– // – Гибкая пластина
	Высота плеча косая	В ПК	Т41	Измеряют по кратчайшему расстоянию от пересечения линии талии с позвоночником до плечевой точки	– // –

Продолжение табл. 1.2

	Дуга верхней части туловища через плечевую точку	Д Т ПЛ	Т42	Измеряют по кратчайшему расстоянию от пересечения линии талии с позвоночником через плечевую точку до пересечения линии талии спереди со среднесагиттальной плоскостью (измеряют только у мужчин)	– // –
	Передняя часть дуги через плечевую точку (Высота плеча косая спереди)	В ПКП	Т60	Измеряют по кратчайшему расстоянию от точки пересечения линии талии со среднесагиттальной плоскостью спереди до плечевой точки (измеряют только у мужчин)	– // –
	Расстояние от линии талии сзади до точки основания шеи	Д ТС1	Т43	Лента должна проходить сзади от линии талии до точки основания шеи параллельно позвоноч нику	– // –
	Дуга вехней части тулови ща через точку основания шеи	Д ТОШ	Т44	Измеряют расстояние от линии талии сзади (параллельно позвоночнику) до линии талии спереди через точку основания шеи выступа ющую точку грудной железы	– // –
	Расстояние от точки основания шеи до линии талии спереди	Д ТП1	Т61	Измеряют расстояние от точки основания шеи через выступающую точку грудной железы, далее параллельно среднесагиттальной линии до линии талии	– // –
	Диаметры Диаметр плеч (акромиальный)	d АКР	Т 52	Измеряют спереди между акромиальными точками большим толстым циркулем. Мягкие ткани следует прижать	Толстый циркуль

Продолжение табл. 1.2

	Плечевой диаметр	d ПЛ	Т53	Измеряют спереди между плечевыми точками без деформации мягких тканей	– // –
	Поперечный диаметр шеи	d Ш	Т54	Измеряют спереди в горизонтальной плоскости расстояния между точками основания шеи без деформации мягких тканей	– // –
	Поперечный диаметр талии	d Т	Т56	Одну линейку верхней штанги антропометра располагают слева, другую – справа на наиболее удаленных точках обхвата талии в средней фронтальной плоскости	Верхняя штанга антропо-метра
	Передне – задний диаметр руки	d ПЗР	Т57	Измеряют горизонтально на уровне заднего угла подмышечной впадины	Верхняя штанга антропо-метра
	Передне – задний диаметр обхвата груди второго	d ПЗГ	Т58	Одну линейку верхней штанги антропометра накладывают на выступающие точки грудных желез (сосковые точки у мужчин и детей), другую на обе лопатки на уровне обхватов груди первого и второго	– // –
	Вертикальный диаметр руки	d ВР	Т69	Определяют вычитанием величины размерного признака 11 из величины размерного признака 5 (Т5 – Т11)	–
	Передне – задний диаметр талии	d ПЗТ	Т95	Измеряют в горизонтальной плоскости. Одну линейку верхней штанги антропометра накладывают на переднюю стенку туловища на уровне обхвата талии, другую на продольные мышцы спины	Верхняя штанга антропо-метра

Продолжение табл. 1.2

	Передне – задний диаметр шеи	d ПЗШ	Т110	Измеряют в плоскости косого сечения, расстояние между шейной точкой и основания шеи спереди (яремной вырезкой)	– // –
	Передне – задний диаметр бедер	d ПЗБ	Т111	Измеряют между передней и задней поверхностями туловища в горизонтальной плоскости на уровне обхвата бедер с учётом выступа живота	– // –
	Отклонения Положение корпуса (глубина шеи)	ПК	Т74	Измеряют по горизонтали расстояние от шейной точки до вертикальной плоскости. Плоскость должна касаться наиболее выступающих назад точек обеих лопаток	Набор специаль- ных линеек
	Глубина талии первая	Г Т І	Т78	Измеряют по горизонтали расстояние от вертикальной плоскости, касательной к выступающим точкам лопаток до линейки приложенной горизонтально к продольным мышцам спины на уровне линии талии	– // –
	Глубина талии вторая	ГТІІ	Т79	Измеряют по горизонтали расстояние от вертикальной плоскости, касательной к ягодичным точкам, до линейки приложенной горизонтально к продольным мышцам спины на уровне линии талии.	– // –

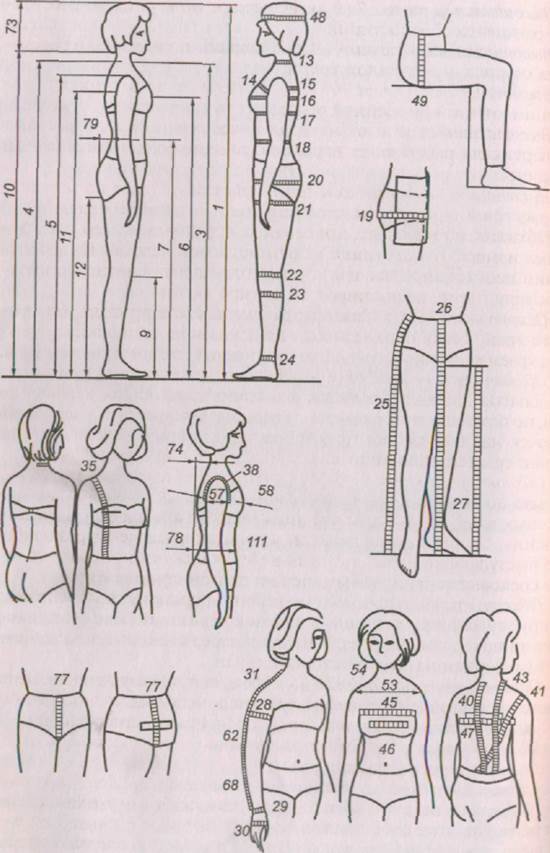

Рис. 1.2 Схема выполнения измерений

Определение типовой фигуры, приближенной к собственной:

Выводы:
