Лабораторная работа 4. Тема. Изучение примитивов расположенных на панели редактирование

Тема. Изучение примитивов расположенных на панели РЕДАКТИРОВАНИЕ

Задание

1. Открыть AutoCad

2. Открыть чертёж ЧЕРТ 3

3. Сохранить чертёж как ЧЕРТ 4

4. Редактирование чертежа:

a. Удалить окружность радиусом R7

b. Выделите все объекты чертежа и переместите их вниз на 50 мм (выбрать команду ПЕРЕНЕСТИ, выделить все объекты чертежа, указать базовую точку, например центр окружности, перемещая мышь задать направление перемещения ВНИЗ и указать в динамическом вводе расстояние, закончить операцию)

c. Перенести шестиугольник так, чтобы он располагался в правом верхнем углу чертежа

5. Повернуть элементы чертежа на 180⁰

a. На панели РЕДАКТИРОВАНИЕ выберите команду ПОВЕРНУТЬ ;

b. Выделите объекты чертежа и нажмите ENTER;

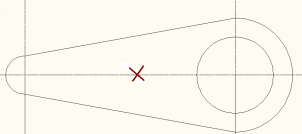

c. Укажите базовую точку на горизонтальной оси(примерно в середине, как показано на рисунке)

d. Введите угол поворота 180

6. Создать блок

a. На панели БЛОК выберите команду СОЗДАТЬ;

b. Выделите элементы чертежа и нажмите ENTER;

c. Дайте имя блоку: Главный вид;

d. Попробуйте изменить радиус окружности с R15 на R20.

7. Расчленить блок

a. Выделить блок ГЛАВНЫЙ ВИД и на панели РЕДАКТИРОВАНИЕ выбрать команду РАСЧЛЕНИТЬ;

8. Изменить радиус окружности с R15 на R20

a. Выделить окружность

b. В контекстном меню (правая кнопка мыши) найти радиус и изменить значение с 15 на 20;

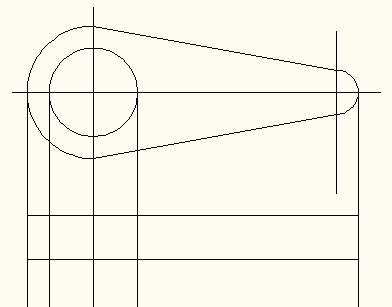

9. Построить проекцию детали (ГЛАВНЫЙ ВИД)

a. Построить вспомогательные линии

b. Под главным видом провести горизонтальную линию

c. Выбрать команду СМЕЩЕНИЕ

d. Указать расстояние смещения

e. В качестве объекта смещения указать горизонтальную линию;

f. Указать направление смещения (провести мышью вниз и щёлкнуть ЛКМ)

g. Изменить толщину линии и прочертить контуры проекции.

h. Удалить вспомогательные линии;

10. В шестиугольнике построить осевые линии

11. Построить проекцию шестиугольника

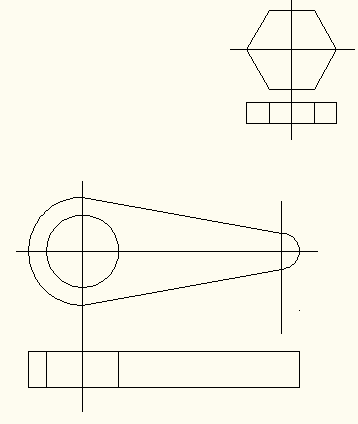

12. Сохранить чертёж. Результат работы представлен на рисунке
