Курсовая работа, раздел №1

Состав раздела:

1. Компактный диск с двумя отредактированными на компьютере электронными файлами;

2. Два листа формата А4 – распечатанные на принтере отредактированные электронные файлы.

С помощью простейших действий (объяснение следует далее) в программе CorelDRAW присвоить прямоугольникам ступенчато изменяющиеся цвета. При этом добиться получения в среднем прямоугольнике:

· третьего хроматического цвета (см. пример – электронный файл «2014_ОТАК_раздел№1_152_Рукастый_1.cdr»);

· ахроматического цвета (см. пример – электронный файл «2014_ОТАК_ДР№1_152_Рукастый_2.cdr»).

Два исходных цвета спектральной насыщенности (в каждом электронном файле) назначаются автором самостоятельно. Цвета, выбранные в примерах №1 и №2, не использовать.

Файл «раздел№1_ исходный файл_версия10.cdr» следует переименовать

и сохранить: 2014_ОТАК_ раздел№1_номер группы_фамилия автора_номер файла.

Например: « 2014 _ ОТАК _ раздел№1_172_Петров_1.cdr».

Продолжительность выполнения задания - 1 неделя,

Срок сдачи – на втором занятии ОТАК.

Сдача задания за пределами срока - со снижением оценки:

· в рамках семестра – на 0,25 балла;

· на зачетной неделе и позднее – на 0,5 балла.

К распечатанным листам прилагаются электронные файлы. cdr (версия X4 или более ранняя), записанные на CD. Компактный диск подписывается CD-маркером: «ОТАК, раздел1, номер группы, ФИО, дата сдачи».

На обороте каждого распечатанного листа дополнительно указать фактическое время, потребовавшееся на его выполнение.

Например:

«Затраты времени на исполнение данного листа – 1 час.

Подпись. Дата».

Комментарии (как редактировать исходный электронный файл?):

1. Проверяем электронные файлы задания антивирусной программой.

2. Запускаем программу CorelDRAW. Открываем исходный файл задания. Сохраняем его в двух экземплярах:

Например:

« 2014 _ ОТАК _ раздел№1_172_Петров_1.cdr» и « 2014 _ ОТАК _ раздел№1_172_Петров_2.cdr».

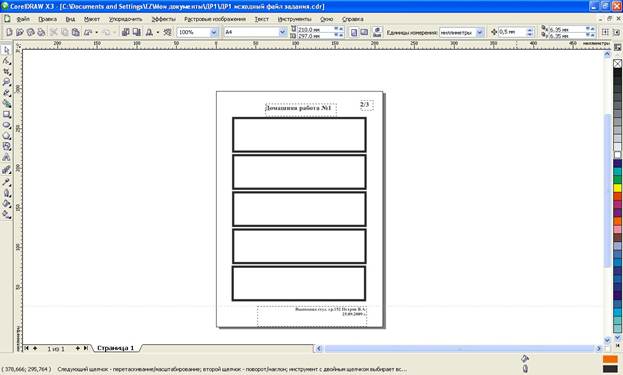

3. Открываем уже переименованный файл«« 2014 _ ОТАК _ раздел№1_172_Петров_1.cdr»:

См. стр. 3

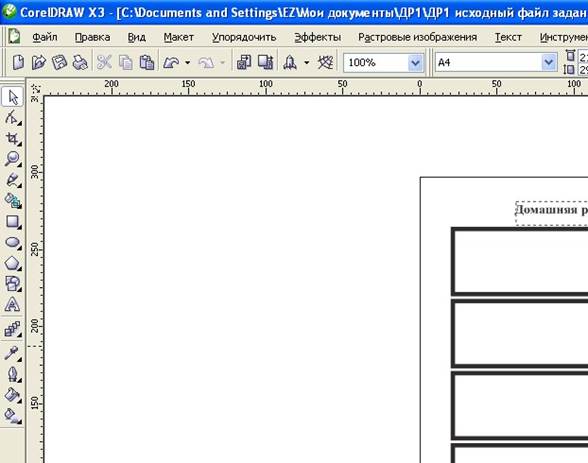

Слева находим инструмент «Интерактивная заливка» (нижний значок столбца):

4. Наводим курсор на черный треугольник значка, клик левой копкой мыши, повторно выбираем «Интерактивную заливку», клик левой. Инструмент активирован.

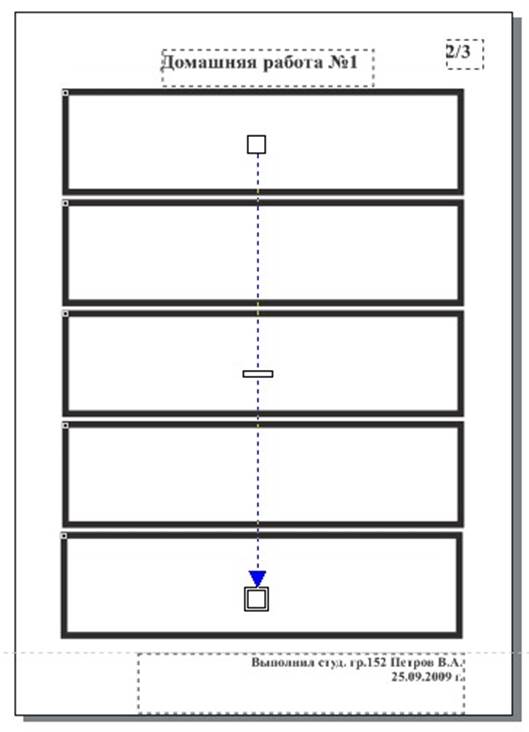

5. Наводим курсор на верхний прямоугольник; клик левой, удерживая кнопку мыши; перемещаем курсор на нижний прямоугольник исходного изображения (в виде 5-ти строчной таблицы), отжимаем кнопку мыши. На дисплее отобразятся два квадрата, соединенных пунктирной линией. На линии имеется ползунок в виде поперечной полоски. Его впоследствии можно будет перемещать вверх-вниз. Квадрат с двойной обводкой показывает прямоугольник, готовый для окрашивания. Синяя стрелка показывает направление изменения цвета от нуля до максимальной насыщенности.

См. стр. 4

6. Для смены направления изменения насыщенности цвета необходимо протянуть курсор при активированном инструменте «Интерактивная заливка» (см. п.5) от нижнего прямоугольника до верхнего.

7. Для смены окрашиваемого прямоугольника (например, не верхнего, а нижнего прямоугольника) необходимо навести на него курсор, клик левой, если квадрат обведен двойной линией, то прямоугольник готов для окрашивания.

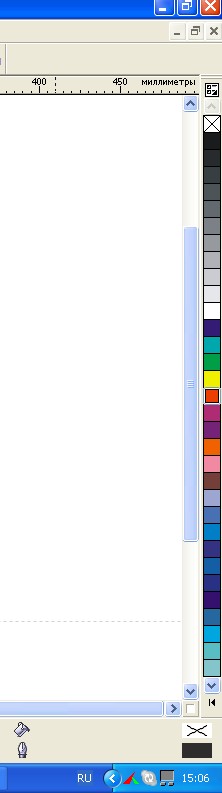

8. Следующее действие - выбор цвета (цвет назначается произвольно по усмотрению автора) из таблицы, расположенной справа. Развернем ее – клик левой по значку с черной стрелкой.

Перед началом окрашивания (заливки) верхнего или нижнего прямоугольника необходимо убедится, что инструмент «Интерактивная заливка» активирован, если нет – клик левой по значку инструмента, тогда на листе появятся два квадрата, пунктир, ползунок и синяя стрелка.

Проверяем, где располагается двойной квадрат (вверху или внизу). Если выбор устраивает, назначаем для прямоугольника цвет, например, красный. Левый клик по красному цвету в таблице справа. Прямоугольники окрасятся от белого вверху к красному внизу (или наоборот, см. п.7).

Назначаем второй цвет в зависимости от поставленной задачи.

Как получить третий хроматический цвет? Электронный файл «« 2014 _ ОТАК _ раздел№1_172_Петров_1.cdr»

Проверяем, возникнет ли он в зоне центрального прямоугольника при окрашивании вторым цветом белого прямоугольника, в нашем случае белый прямоугольник расположен вверху. Левый клик по квадрату верхнего прямоугольника. Квадрат становится «двойным». Прямоугольник готов к окрашиванию (заливке). Находим перебором второй цвет, при котором в интервале между крайними окрашенными прямоугольниками возникает третий хроматический цвет. Так при плавном переходе от красного цвета к желтому в интервале появляется оранжевый цвет. Таким образом, первая поставленная задача решена. Не забываем о том, что верхний и нижний цвета должны быть спектральной насыщенности.

Как получить ахроматический цвет?

Открываем второй файл,сохраненныйкак« 2014 _ ОТАК _ раздел№1_172_Петров_2.cdr»

Используя описанным выше способом инструмент «Интерактивная заливка», произвольно назначаем первый цвет, в результате чего получим ступенчато изменяющуюся заливку прямоугольников. Затем перебором назначаем второй цвет, который даст ахроматическую полосу в интервале перехода первого выбранного цвета ко второму.

Примечания:

1. Если получившаяся размытая полоса ахроматического цвета у же центрально расположенного прямоугольника и возникает желание сделать ахроматическую полосу шире, то необходимо уменьшить насыщенность двух крайних цветов или одного из них.

Для этого активируем инструмент «Интерактивная заливка», выделяем нужный квадрат двойной линией. Удерживая на клавиатуре клавишу «Ctrl», наводим курсор на белый цвет в таблице цветов справа. С каждым кликом по белому цвету, выбранный прямоугольник будет становиться менее насыщенным, при этом полоса третьего хроматического цвета (или ахроматического цвета) станет шире.

2. Для усиления насыщенности цвета прямоугольника поступим аналогичным образом, наведя курсор не на белый цвет в таблице справа, а на необходимый выбранный цвет (например, красный). В результате прямоугольник с каждым кликом по красному цвету в таблице, при одновременно нажатой клавише «Ctrl», будет становиться насыщеннее.

3. Зона получившегося третьего хроматического цвета на листе 1 (или ахроматического цвета на листе 2) может быть смещенным вверх или вниз от центрального прямоугольника. В этом случае активируем инструмент «Интерактивная заливка», переместим курсор на полосу ползунка (находится на пунктирной линии в интервале между квадратами); удерживая левую кнопку мыши, переместим ползунок вверх или вниз, отпустим кнопку мыши и оценим изменения. Необходимо добиться, чтобы искомый цвет занял центральный прямоугольник.

4. После завершения окрашивания (заливки) прямоугольников необходимо заменить черный цвет их абриса на белый цвет. Для этого выделим все окрашенные (залитые) прямоугольники, выберем в таблице цветов белый квадрат, перечеркнутый диагоналями (размещен вверху таблицы цветов). Наведем на него курсор, клик правой кнопкой мыши. Откроется список, левый клик по строке «Установить цвет абриса». Черный абрис всех пяти прямоугольников исчезнет.

В случае возникновения затруднений при выполнении домашней работы №1 необходимо своевременно проконсультироваться у лектора-руководителя, при этом обязательно наличие рабочих электронных файлов, записанных на компактный диск (сменные флеш-носители не принимаются ).
