Опоры:
Опора – лишает свободу перемещения, создает определенность положения в заданном направлении |
1 |
Неподвижная |
|
Спереди
сзади |
сверху |
снизу |
2 |
Подвижная |
|
3 |
Плавающая |
|
4 |
Регулируемая |
|
Зажимы: |
1 |
Одиночный |
|
2 |
Двойной |
|
Установочные устройства: |
1 |
Центр неподвижный |
|
2 |
Центр вращающийся |
|
3 |
Плавающий центр |
|
4 |
Оправка цилиндрическая |
|
5 |
Оправка шариковая (роликовая) |
|
6 |
Поводковый патрон |
|
Зажимные устройства: |
1 |
Р - пневматические |
|
2 |
Н – гидравлические |
|
3 |
Е – электрические |
|
4 |
М – магнитные |
|
5 |
ЕМ - электромагнитные |
|
Установочно-зажимные устройства обозначаются как сочетание установочных и зажимных элементов.

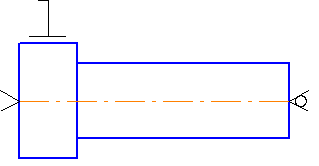

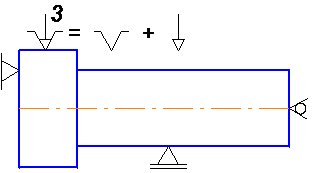

Пример.
1.
Деталь установлена в 3-х кулачковый патрон (центрирование + зажим) с упором в левый торец и поджатием вращающимся центром, дополнительная опора – люнет.
2.
Деталь установлена в центра с поводковым патроном.
3.
Деталь установлена на цилиндрическую оправку с упором в левый торец и поджимом.
|
