Средства радиолокационной разведки

Радиолокационные станции делятся на следующие группы:

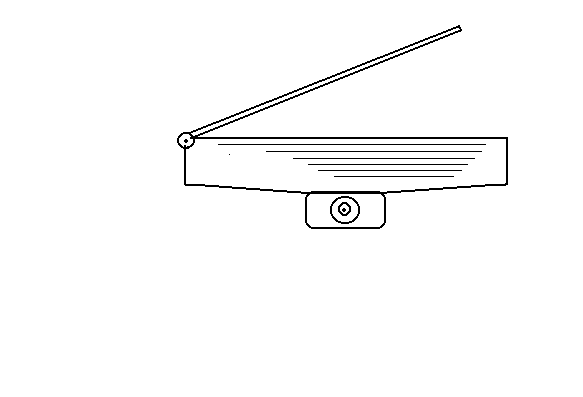

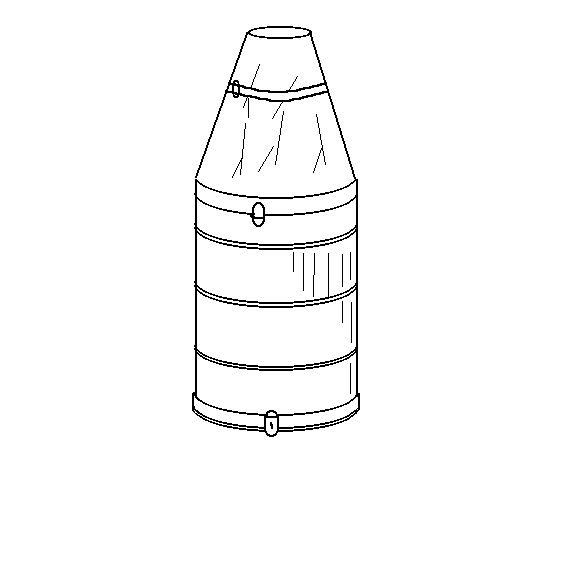

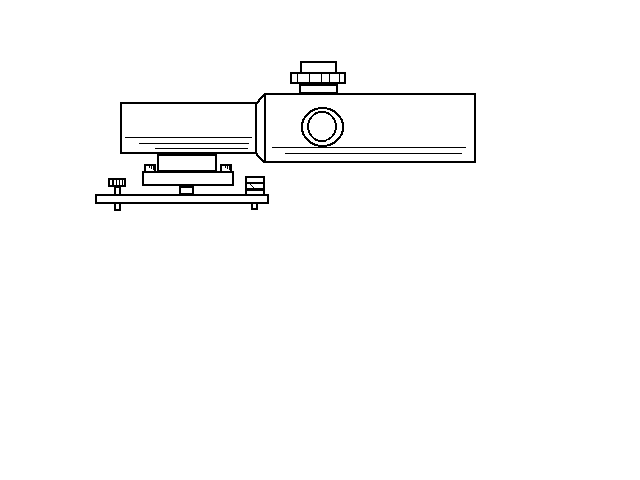

· РЛС разведки движущихся наземных целей.

· РЛС засечки огневых позиций стреляющих минометов и орудий. АРК-1, ВЗЛК-5.

· РЛС разведки воздушных целей: П-15, П-19, РПК-1(2), 9С13, 9С16.

Принцип работы РЛС

Для обнаружения целей в РЛС используется явление отражения электромагнитных волн от этих целей.

РЛС излучает импульс СВЧ энергии узким пучком, отраженная от целей часть энергии возвращается на вход изделия.

Станция сравнивает излучаемый сигнал с отраженным от цели.

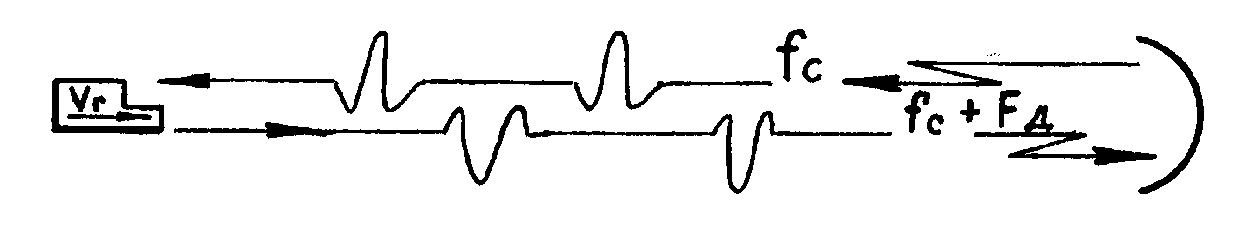

Селекция (выделение) движущихся целей основана на использовании "ЭФФЕКТА ДОПЛЕРА".

"ЭФФЕКТ ДОПЛЕРА" состоит в том, что частота сигнала, отраженного от движущегося объекта, меняет свою величину относительно частоты излучаемого сигнала пропорционально радиальной скорости движения этого объекта. Сигнал, отраженный от неподвижного объекта, отличается от излучаемого сигнала лишь постоянным сдвигом фаз.

, где Fd – частота Доплера;

Vr – радиальная составляющая скорости движущегося объекта;

L – длина волны излучаемого сигнала;

fc – частота зондирующего сигнала.

Разность частот отраженного и излучаемого сигналов несет информацию о радиальной скорости движения цели, а разность фаз этих сигналов информацию о расстоянии до цели.
