· Ступень вертикального давления. Вертикальное нагружение производится ступенями, равными 10% от всестороннего давления. Величина ступени вертикальной нагрузки устанавливается в долях от величины последней ступени всестороннего давления.
· Нагрузка-разгрузка. При вертикальном нагружении можно выполнить циклы нагрузки-разгрузки образца. Одна строка таблицы соответствует одной группе циклов. Группа циклов задается тремя значениями:
Относительная вертикальная деформация – деформация, при достижении которой начнется разгрузка образца
Величина разгрузки – задается в долях от текущей вертикальной нагрузки.
Количество циклов – количество повторений операции нагрузка-разгрузка
Например, пусть будет задано: относительная вертикальная деформация 0,3; величина разгрузки 0,4; количество циклов 3. Это значит, что в процессе вертикального нагружения на очередной ступени, когда относительная деформация достигнет 30%, начнутся циклы нагрузки-разгрузки образца. Пусть при этом текущее вертикальное давление достигнет 0,1МПа. В процессе нагрузки вертикальное давление будет уменьшено на 40% от 0,1МПа, т.е. до 0,06МПа. Затем давление будет увеличено до прежнего значения (0,1МПа). И так 3 раза. Т.е. давление будет изменяться следующим образом: 0,1; 0,06; 0,1; 0,06; 0,1; 0,06; 0,1.
|
|
Интервал времени между нагрузкой и разгрузкой равен нулю, т.е. сразу после нагрузки происходит разгрузка, сразу после разгрузки – нагрузка и т.д.
Количество групп циклов не ограничено.
· Время между ступенями вертикального давления. Это интервал времени после окончания создания одной ступени вертикального давления и до начала создания другой.
· Предельная относительная вертикальная деформация. Это относительная вертикальная деформация образца, при достижении которой опыт считается завершенным.
Снятие результатов с датчиков бокового давления, вертикального давления, порового давления, вертикальной деформации, радиальной деформации производится:
а) каждый раз перед созданием очередной ступени бокового давления;
б) каждый раз перед созданием очередной ступени вертикального давления;
в) в конце испытания после достижения предельной относительной деформации образца.
3.2. Консолидированно-недренированные испытания
Испытания проводят по следующей схеме.
1. В рабочей камере стабилометра создается всестороннее давление.
Давление создается ступенями в соответствии с программой испытаний
Таблица 5.5
Грунты | Давление в камере при предварительном уплотнении, МПа | Ступени давления |
Пески крупные и средней крупности плотные | 0,1; 0,3; 0,5 | 0,1 |
Глины с 0 | ||
Пески средней крупности, средней плотности, пески мелкие плотные и средней плотности | 0,1; 0,2; 0,3 | 0,05 |
Глинистые: супеси и суглинки с 0,5, глины с 0 0,5 | ||
Пески средней крупности и мелкие рыхлые, пески пылеватые независимо от плотности | 0,1; 0,15; 0,20 | 0,025 до = 0,1 и далее 0,05 |
Глинистые: супеси, суглинки, глины с 0,5 | ||
Органо-минеральные и органические грунты | 0,05; 0,075; 0,1 | 0,025 |
Примечание - При больших значениях заданного давления в камере ступени давления принимают равными 10% от конечного давления. |
или требований табл. 5.5 ГОСТ 12248-96. При этом обеспечивается отжатие воды из образца грунта. Для этого следует открыть кран дренажа (см. «Руководство по эксплуатации ГТЕК 425420.001 РЭ»).
|
|
2. Каждую ступень всесторонненго давления при консолидации выдерживают не менее: 5 минут – для песков; 15 минут – для глинистых, органо-минеральных и органических грунтов.
3. Конечную ступень всестороннего давления выдерживают до условной стабилизации относительной вертикальной деформации образца грунта. За этот критерий принято значение, равное 0,0001 за время, указанное в табл. 5.6 ГОСТ 12248-96.
Таблица 5.6
Грунты | Время условной стабилизации вертикальной деформации, ч |
Пески | 0,5 |
Глинистые: | |
- супеси | |
- суглинки: | |
с 12 | |
c 12 | |
- глины | |
Органо-минеральные и органические грунты |
4. После уплотнения перекрывают дренаж и к образцу прикладывается вертикальная нагрузка ступенями, равными 10% от всестороннего давления.
5. Испытание продолжается до разрушения или до достижения относительной вертикальной деформации образца грунта, равной 0,10.
6. После завершения испытания образец грунта разгружают, сбрасывая давление в рабочей камере и пневмоцилиндре.
Для запуска программы испытаний необходимо выполнить следующие действия.
1. Выберите: Программы - GEOTEK ASIS - из меню Пуск Windows. В ре-
зультате появится главное окно программы GEOTEK ASIS.
2. Щелкните «мышкой» по строке с наименованием выбираемого прибора,

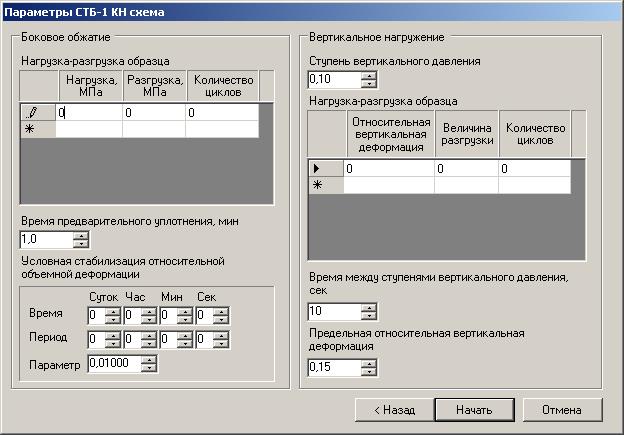

Затем в столбце «Схема испытаний» выберите «Консолидировано-недренированная», появится следующее окно.
3. Введите параметры
