Ремонт перфоратора Макита HR 2450

11 ноября 2011 г.

Разборка перфоратора осуществляется в следующем порядке: сначала снимается патрон, затем переключатель режимов работы и тогда можно будет открутить винты, скрепляющие двигатель с редуктором.

Никаких инструментов кроме плоской отвертки для снятия патрона не нужно. Порядок разборки следующий:
1. Чтобы снять резиновый пыльник необходимо отжать крышку патрона в направлении редуктора (см. Рисунок)
2. Теперь необходимо снять стопорное кольцо 19.
3. После снятия кольца 19 необходимо снять со ствола крышку патрона и металлическое кольцо, запирающее в стволе шарик, который служит для фиксации бура в рабочем положении.
4. Вынимаем шарик из ствола. После этого свободно снимаются металлическая шайба, служащая направляющей для шарика, и коническая пружина.

2. Установка патрона.

Монтаж снятых деталей патрона производится в обратном порядке. Тем не менее, не забывайте, как стояли детали, и соблюдайте следующие рекомендации.
1. Перед монтажомне забываем очистить детали от старой смазки и накопившейся грязи.
2. Коническую пружину устанавливаем на ствол узким диаметром к редуктору.
3. Смазываем шарик густой смазкой.
4. Направляющей шайбой прожимаем пружину так, чтобы шайба опустилась ниже отверстия в стволе, вставляем в отверстие шарик и отпускаем шайбу. Шарик при этом должен зафиксироваться в лунке направляющей шайбы.
5. После этого устанавливаем запирающее кольцо, крышку патрона и фиксируем их на стволе стопорным кольцом. Чтобы шарик не выскочил в прорезь стопорного кольца, поворачиваем разрез стопорного кольца подальше от плоской части ствола.

3. Неисправности патрона.

Патрон осуществляет функцию фиксации бура в стволе. На Makita HR2450 бур должен защёлкиваться патроном автоматически, БЕЗ отжатия крышки патрона. Выниматься должен ПРИ отжатии крышки патрона. Если этого не происходит, либо бур вовсе не фиксируется, это значит, что патрон собран не корректно, либо какие-то детали патрона имеют значительный износ.
Основные неисправности патрона.
1. Износ пыльника или деформированная крышка патрона не влияют на работу перфоратора и могут привести лишь к повышенному загрязнению деталей патрона и, соответственно, к более быстрому износу их и внутренностей ствола.
2. При ослаблении или износе стопорного кольца его необходимо менять.
3. При износе или потере шарика должен быть установлен шарик Ш7 ± 0,05 мм. Это весьма критично. Шарик меньшего диаметра приведёт к повышенному износу ствола и деталей патрона.
4. Основная неисправность направляющей шайбы это износ в местах контакта с шариком. При значительном износе необходимо менять.
5. Коническая пружина и запирающее кольцо из всех деталей патрона служат наиболее долго. Тем не менее, при значительных деформациях, когда они перестают выполнять свои функции, их необходимо менять.
6. Поскольку сборка патрона это последняя стадия сборки перфоратора, то не забудьте смазать хвостовик бура жидкой смазкой, перед тем как начать работу.

1. Снятие и разборка переключателя.

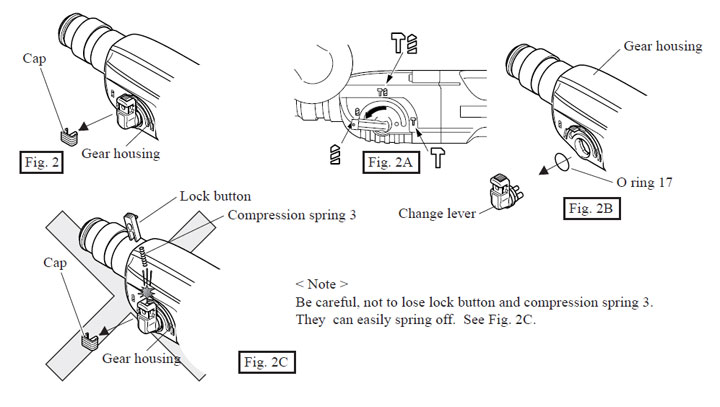

Для корректного демонтажа переключателя режимов работы, в первую очередь необходимо снять Т-образную защёлку (чёрного цвета, как и ручка) с ручки переключателя. Для этого удобно использовать двухмиллиметровую шлицевую отвёртку. По бокам ручки переключателя есть по одному углублению для отвёртки. С их помощью аккуратно (защёлка легко ломается) по очереди поддеваем лапки защёлки, освобождая их от фиксации, и вытягиваем защёлку из ручки переключателя. Ручка переключения при этом может находиться в любом удобном для вас положении. При снятии защёлки придерживайте красный фиксатор, чтобы он не выскочил из ручки под действием пружины. Он может легко выпрыгнуть.
1. После снятия защёлки, переводим ручку переключателя в самое левое положение (чуть дальше положения, соответствующего режиму сверления), которое было не доступно нам с установленной защёлкой. В этом положении выступы на ручке совпадают с пазами в корпусе редуктора и переключатель можно легко вынуть. Что собственно мы с вами и делаем.
2. Вынимаем из ручки фиксатор с пружиной.
3. Тонкой отвёрткой или шильцем поддеваем и снимаем с ручки переключателя резиновое кольцо, предотвращающее вытекание смазки из корпуса редуктора.

2. Сборка и установка переключателя.
1. Очищаем все детали переключателя режимов и его посадочное место на корпусе редуктора от налипшей грязи.
2. Смазываем густой смазкой два металлических пальца на ручке переключателя и резиновое кольцо переключателя.
3. Не забываем надеть резиновое кольцо на переключатель.
4. Вставляем в ручку переключателя пружину, затем фиксатор. Вставляем в ручку защёлку наполовину так, чтобы не выскакивал фиксатор.
5. Вот теперь переключатель можно вставлять в редуктор. Делаем мы это, направив ручку переключателя в сектор на корпусе между обозначениями совмещённого режима работы и режима удара. Переключатель не вставится при этом до конца. Но, это нужно, чтобы пальцы переключателя передвинули (в следующем пункте) детали промежуточного вала в нужное положение.
6. Прижимая переключатель к корпусу, поворачиваем его против часовой стрелки до режима сверления и ещё немного до положения, в котором мы его вынимали. Не забывайте при этом нажимать на клавишу фиксатора, чтобы он не мешал перемещению. При совмещении выступов на переключателе с пазами в корпусе переключатель углубится в редуктор уже полностью. Если переключатель не поворачивается дальше обозначения режима сверления, значит, у вас слишком глубоко посажена защёлка.
7. Поворачиваем переключатель по часовой стрелке до режима сверления (можно и подальше) и до конца вдавливаем защёлку. На этом установка переключателя считается законченой.
8. Проверьте, чтобы после сборки переключатель передвигался во все положения выбора режима работы.

3. Неисправности переключателя.
1. Основная неисправность, нарушающая функции переключателя режимов, это износ металлических пальцев переключателя. Такой износ считается нормальным рабочим износом и происходит из-за трения об пальцы вращающихся деталей редуктора. Приводит к невозможности включения одного из режимов работы. Данная неисправность устраняется заменой переключателя. При невозможности оперативно прибрести новый переключатель, можно прибегнуть к временному варианту. Плоскогубцами развернуть изношенный палец на 180° вокруг его оси, не вынимая его из пластмассы переключателя.
2. Сломан один или несколько посадочных выступов на теле переключателя. Приводит к разбалтыванию переключателя, не чёткому включению режимов, переключатель может вылететь из корпуса. Подлежит замене.
3. Изношено или порвано резиновое кольцо – возможно незначительное вытекание смазки из редуктора. Лечится заменой кольца. Не путайте со случаем, когда кто-нибудь из горе-мастеров заложил в редуктор слишком большое количество смазки либо смазку, обладающую высокой текучестью. В этих случаях даже исправное кольцо не поможет.
4. У фиксатора сломан клювик, которым он цепляется за впадинки корпуса редуктора. Может приводить к произвольному перемещению переключателя режимов в положение другого режима работы. Не критично и фиксатор можно не менять, но бывает не приятно, если во время работы перфоратор переключиться в другой режим.
5. Сломана одна из лапок защёлки – функции переключателя не нарушаются, просто не красиво. Сломаны обе лапки защёлки – может выскочить фиксатор из переключателя и переключатель может выскочить из корпуса.
6. Обратите внимание. В подавляющем большинстве случаев все перечисленные неисправности, кроме рабочего износа пальцев переключателя и резинового кольца, вызываются не корректным снятием или установкой переключателя. Будьте аккуратны.
