Газовые горелки

Котельные потребляют газ низкого давления (до 5 кПа) или среднего давления (от 5 до 300 кПа). Непосредственно в горелках используется газ давлением от 1 до 30 кПа. Для сжигания газа используются подовые, инжекционные и смесительные горелки.

Подовые горелки состоят из двух труб диаметром 30-80 мм с отверстиями для истечения газа. Трубы укладываются в каналы, выполненные из огнеупорного кирпича (рис.18). Подача воздуха производится под горелку за счет разрежения в топке, а если оно недостаточно, то с помощью вентилятора. Смесеобразование и горение происходит в кирпичных каналах и над ними. Горелки используют газ низкого или среднего давления и применяются в котлах малой мощности.

Рис.18. Подовая горелка:

1 – решетка; 2 – огнеупорный под; 3 – каналы; 4 – трубы горелки

Горелки работают устойчиво в диапазоне изменения нагрузки от 100 до 15 % и имеют сравнительно короткий светящийся факел (0,8 – 1 м).

Инжекционные горелки. В горелках среднего давления газа воздух эжектируется в горелку струей газа и полностью смешивается с газом в самой горелке (рис.19).

Рис. 19. Инжекционная горелка среднего давления:

1 – газовое сопло: 2 – регулятор воздуха; 3 – смеситель; 4 – диффузор; 5 – пластинчатый стабилизатор; 6 – насадок с отверстиями.

При давлении газа не менее 10-30 кПа 1 м³ газа вводит в горелку, примерно, 10 м³ воздуха. Для стабилизации горения горелка может иметь пластинчатый стабилизатор, что обеспечивает устойчивое горение в диапазоне изменения расхода газа от 35 до 100% и исключает проскок пламени в горелку. Производительность горелок среднего давления составляет 10 – 300 м³/ч газа. Длина горелок от 0,5 до 2 м.

Смесительные горелки с принудительной подачей воздуха широко применяются для сжигания газа в количестве от 30 до 500 м³/ч.

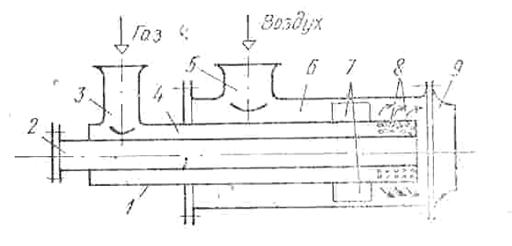

Рис.20. Смесительная горелка с принудительной подачей воздуха

Горелка, показанная на рис.20, состоят из корпуса 1, смотровой трубы 2, патрубков 3 и 5 для подвода газа и воздуха, газовой 4 и воздушной 6 камер, лопаток 7 для закрутки воздуха, отверстий 8 для истечения газа в поток закрученного воздуха и короткого насадка 9 для предварительного смешения газа с воздухом Горелка используют газ низкого или среднего давления, а также воздух от вентилятора с давлением до 0,5 –1 кПа.

Горелки обеспечивают устойчивое и бесшумное горение при изменении расхода газа от 15 до 100 %. Так как смесеобразование, в основном, осуществляется в топке, факел имеет светло-желтый цвет, а его длина достигает 1-1,5 м и более.
