Структурный анализ является методологической разновидностью системного анализа. Он был разработан в 60-70-х годах XX века Дугласом Т. Россом в виде методологии SADT (Structured Analysis and Design Technique)— технология структурного анализа и проектирования.
В основе структурного анализа лежат:
· выявление структуры как относительно устойчивой совокупности отношений,
· признание методологического примата отношений над элементами в системе,
· частичное отвлечение от развития объектов.
Основное понятие структурного анализа - это структурный элемент (объект) — элемент, выполняющий одну из элементарных функций, связанных с моделируемым предметом, процессом или явлением.
Структурный анализ предполагает исследование системы с помощью ее графического модельного представления, которое начинается с общего обзора и затем детализируется, приобретая иерархическую структуру со все большим числом уровней. Для такого подхода характерны:
· разбиение абстракций на уровни с ограничением числа элементов на каждом уровне (обычно от 3 до 9);
|
|
· ограниченный контекст, включающий лишь существенные на каждом уровне детали;
· использование строгих формальных правил записи;
· последовательное приближение к конечному результату.
Цель структурного анализа заключается в преобразовании общих, расплывчатых знаний о предметной области в точные модели, описывающие различные подсистемы моделируемой организации.
Декомпозиция (рис. 3.7) является условным приемом, позволяющим представить систему в виде, удобном для восприятия, и оценить ее сложность. В результате декомпозиции подсистемы по определенным признакам выделяются отдельные структурные элементы и связи между ними. Глубина декомпозиции определяется сложностью и размерностью системы, а также целями моделирования.
Заметим, что ни одна отдельно взятая подсистема не обеспечивает моделирование бизнес-процессов полностью. Поэтому для получения целостной картины деятельности организации необходимо взять за основу описание одной из выделенных структур и интегрировать его с остальными. На практике, основой для такой интеграции чаще всего служит функциональная или информационная подсистема.
Организация, как правило, имеет большое количество подсистем, поэтому число структурных элементов и связей между ними весьма велико.

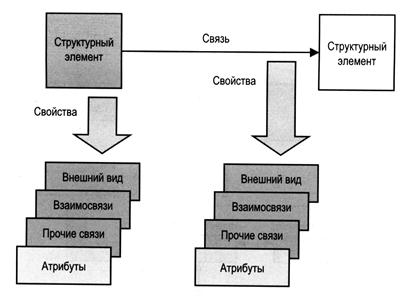

Каждый структурный элемент (или объект) и связь обладают определенными свойствами, которые должны быть описаны (рис. 8). Одной из разновидностей свойств являются атрибуты.
Атрибут — необходимое, существенное, неотъемлемое свойство объекта. Естественно, что разные структурные элементы имеют различные наборы атрибутов.
|
|

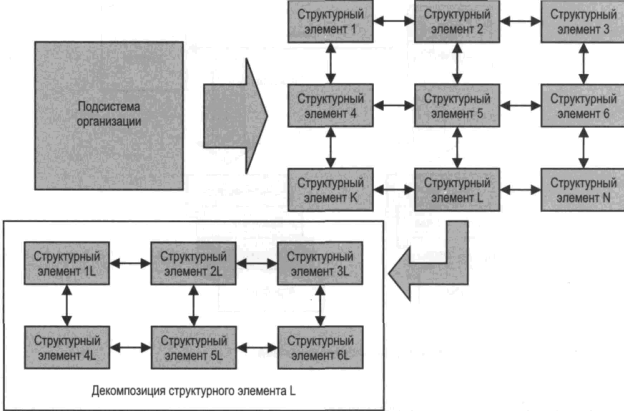

Рис.3.7. Декомпозиция подсистемы организации на структурные элементы
Объект или связь имеет также набор характеристик (рис. 3.8), при помощи которых можно задать количественные и качественные характеристики моделируемых элементов.
Рис.3.8. Характеристики структурных элементов и связей
В частности, для каждой функции можно задать:
· ее имя,
· уникальный код в проекте,
· автора,
· время создания
· дату создания,
· детальное описание,
· пример реализации,
· временные затраты на выполнение данной функции
· стоимостные затраты на выполнение данной функции и т. д.
Характеристики объектов и связей формализованы и используются при проведении анализа или составлении отчета.
