Путевая уборочная машина системы В. X. Балашенко

ПОЕЗД СНЕГОУБОРОЧНЫЙ СМ-2М

Снегоуборочный поезд СМ-2М предназначен для очистки и уборки станционных путей и стрелочных переводов от снега и льда зимой, и от мусора и дру­гих загрязнителей - летом. В состав снегоуборочного поезда входят: головная машина, первый промежу­точный полувагон, второй промежуточный полува­гон и концевой полувагон.

Основные технические характеристики:

Ширина колеи, мм. 1520
Тип машины несамоходная, работает в сцепе с локомотивом
Производительность максимальная,
куб.м/час(тонн/час) 1200(480)
Силовая установка, ДГУ АД-200-Тсп (У36М)
Мощность силовой установки, кВт 200
Максимальная ширина очищаемой полосы, м. 5,3
Вместимость, куб.м. 340
Грузоподъемность, тонн 122
Масса, не более, тонн 188,6
Скорость передвижения, км\час рабочая 0,6 -10
транспортная в порожнем состоянии 100
транспортная в загруженном состоянии 50
Габаритные размеры, мм.

длина по осям автосцепок, не более 93958
ширина по наиболее

выступающим частям, не более 3300

высота по флюгарке, не более 5300

Транспортный габарит 1-Т ГОСТ 9238-83

Обслуживающий персонал, чел 3

Путевая уборочная машина системы инж. В. X. Балашенко предназначена для уборки загрязненного балласта, засорителей, сколки льда, уборки снега и погрузки материала в полувагоны снегоземлеуборочного поезда. Машина применяется главным образом для углубления междупутий. Углуб­ление междупутий — одна из важнейших операций в технологи­ческом процессе работ по текущему содержанию железнодорож­ных путей на станциях, поэтому путевая уборочная машина (ЗУБ) находит применение наряду с широко распространенными снегоуборочными поездами с головной машиной СМ-2, у которых нет специальных рабочих органов для выполнения этих операций. На сети железных дорог работает несколько модернизированных путевых уборочных машин, оснащенных щеточными питателями и по своей характеристике приближающихся к машинам СМ-2.

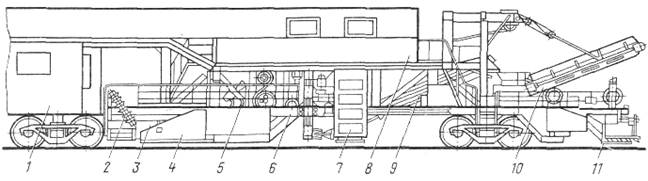

Рис. 5. Путевая уборочная машина:

1—дизельное помещение с электростанцией; 2—дисковые рыхлители; 3—плуг; 4—боковое крыло собирающего устройства; 5, 7—элеваторы—средний, боковой; б—рама; 8—кабина управления; 9, 10—конвейеры—средний, поворотный;11—скалывающее устройство.

Основные технические характеристики:

Ширина колеи, мм. 1520
Тип машины несамоходная, работает в сцепе с локомотивом
Производительность максимальная,
куб.м/час(тонн/час)

По среднему элеватору 850

По боковым элеваторам 600

По щеточному питателю 1000

По транспортеру 1900

Рабочая скорость, км/ч 4-8

Габаритные размеры, мм:

Длина (по осям автосцепки) 25000

База 16000

Ширина 3100

Высота 5100

Привод рабочих органов электрический и пневматический

Скорость при транспортировке км/ч 80

Минимальное междупутье, позволяющее

производить работы без закрытия соседнего пути, мм 4700

Боковые элеваторы

Емкость ковша, л 40

Скорость ковшей, м/сек 0,9

Длина ковша (ширина захвата), мм 900

Глубина захвата (ниже уровня головки рельса), мм 450

Количество ковшей, штук 16

Мощность электродвигателя, кВт 18,5

Частота вращения, об/мин 1500

Транспортер – питатель бокового элеватора.

Ширина ленты, мм 500

Скорость ленты, м/сек 2

Средний элеватор

Емкость ковша, л 175

Скорость ковшей, м/сек 0,9

Длина ковша, мм 120

Количество ковшей, щт. 9

Глубина захвата (ниже у.г.р.), мм 120

Мощность электродвигателя, кВт 30

Частота вращения, об/мин 1500

Собирающее устройство (на одну сторону)

Ширина захвата, мм 2500

Глубина захвата (ниже у.г.р.), мм 130

Средний транспортер

Ширина ленты, мм 1000

Скорость ленты, м/сек 1,0

Мощность электродвигателя, кВт 15

Частота вращения, об/мин 1500

Угол наклона транспортера 23⁰

Питатель щеточный

Ширина захвата, мм 2400

Скорость вращения, м/сек 11,0

Мощность электродвигателя, кВт 45

Частота вращения, об/мин 1500

Передаточное число редуктора 4

Наклонный транспортер

Ширина ленты, мм 1700

Скорость ленты, м/сек 1,0

Мощность электродвигателя, кВт 22

Частота вращения, об/мин 1500

Щетки боковые (на одну сторону)

Ширина захвата, мм 1400

Диаметр щетки, мм 800

Скорость вращения, об/мин 7,0

Мощность электродвигателя, кВт 11

Частота вращения, об/мин 1000

Рыхлитель дисковый (на одну сторону)

Ширина рыхления, мм 1100

Глубина (ниже у.г.р.), мм 500

Количество дисков, шт. 6

Скалывающее устройство боковое

Ширина захвата, мм 2500

Глубина захвата (ниже у.г.р.), мм 130

Силовая установка, ДГУ АД-200-Тсп (У36М)
Мощность силовой установки, кВт 200
Транспортный габарит 1-Т ГОСТ 9238-83

Обслуживающий персонал, чел 3
