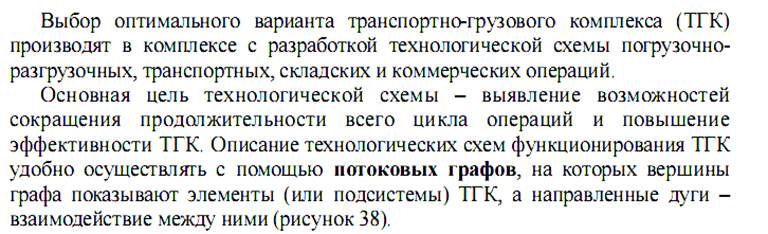

Технологические схемы функционирования комплексов по перегрузке

а) В...ВП…ЗХ…А

б) В…БГ…ВП…ЗХ…А

в) В…ВП…НПУ…ЗХ…А

КШ

г)

В…ВП…НПУ…А…ЗХ

КШ

В – вагон;

ВП – вилочный погрузчик;

ЗХ – зона хранения;

А – автомобиль;

БГ – бригада грузчиков;

НПУ – накопительно-передающие устройства;

КШ – кран-штабелер;

МР – манипуляционный робот;

КЛ – конвейерная линия;

СКШ – стеллажный кран-штабелер;

НУ – накопительный узел;

ПУ – передаточный узел.

д)

е)

В…ВП…НПУ…А…ЗХ…А…НПУ…ВП…В

КШ КШ

ПУ…………..НУ……………

МР…НПУ

А… МР…НПУ ЗХ…СКШ…ЗХ

МР…НПУ

ПУ…………...НУ…………...

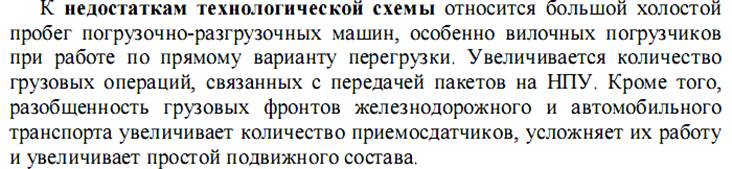

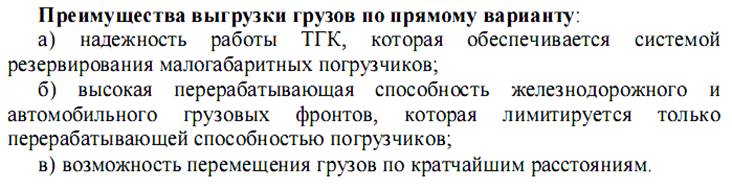

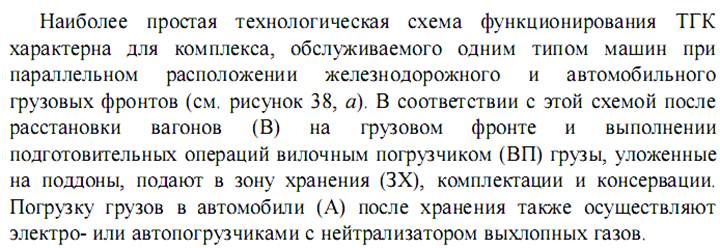

1. Прямой вариант (штабелирование, рис. 38, а)

ПРИМЕР:

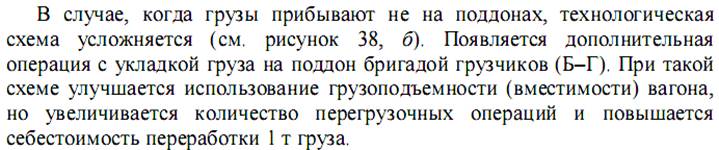

2. Прием непакетированных грузов (штабелирование, рис. 38, б)

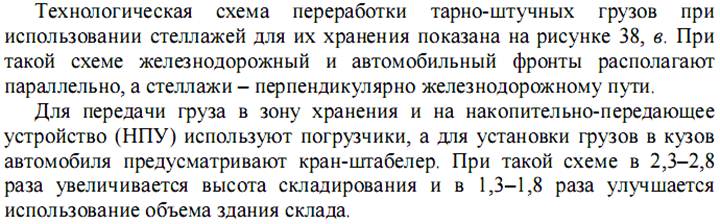

3. Стеллажное хранение с перпендикулярным расположение стеллажей (рис. 38, в)

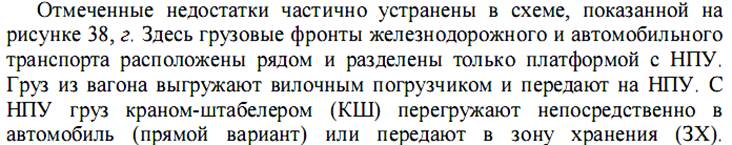

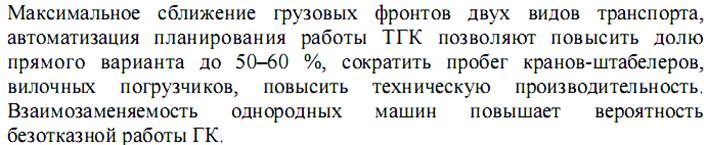

4. Комбинированный способ (прямой вариант + стеллажное хранение, рис. 38, г)

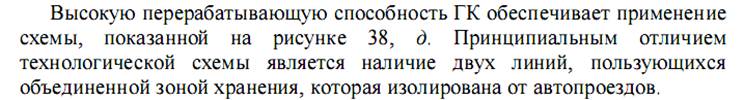

5. Комбинированный сдвоенный способ (рис.38, д)

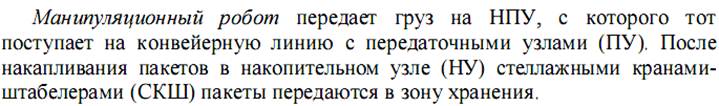

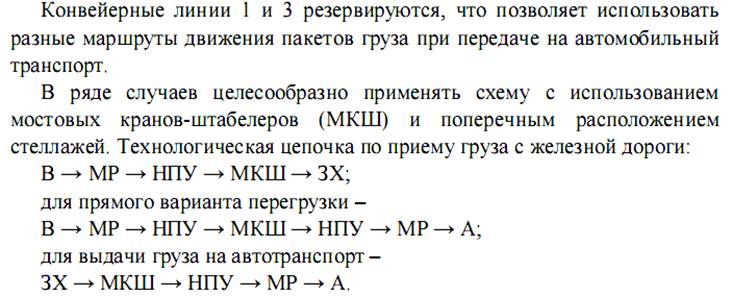

6. Автоматические ТГК на базе манипуляторов (рис. 38, е)
