Одноразрядный полный сумматор (Summator) имеет три входа: для разряда слагаемого An, разряда слагаемого Bn и входного сигнала переноса из младшего разряда Pn -1.
Результат сложения Sn и перенос в старший разряд Pn (рис.) значения, которых представлены в таблице истинности (табл. 2).

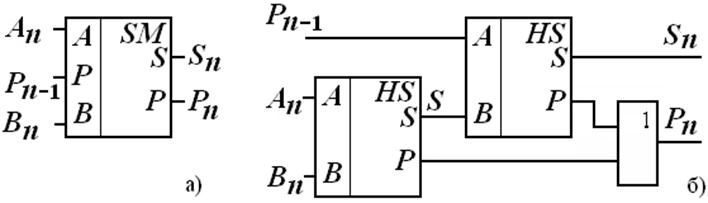

Рис. Обозначение одноразрядного полного сумматора, (а),
и его функциональная схема на полусумматорах, (б).
Вместо элемента 2ИЛИ можно использовать третий полусумматор, у которого S = P n.
Таблица истинности одноразрядного полного сумматора
| Набор | Первое слагаемое | Второе слагаемое | Перенос | Результат | |
| Сумма | Перенос | ||||
| An | B n | P n – 1 | S n | P n | |
Вывод: сложение в двоичной системе производится с учетом переноса из младшего разряда аналогично «сложению в столбик» в десятичной системе.
При этом максимальное значение результата сложения в одном разряде с учетом переносов равно: An + Bn + Pn- 1 = 12+12+12 = 112 = 310, где Pn = 1, Sn = 1.
|
|
|
Параллельный многоразрядный сумматор состоит из n одноразрядных сумматоров (рис. 4). Входные сигналы подаются на одноразрядные сумматоры одновременно. Если появляются сигналы переноса, то они поступают в старший разряд.
Вывод: пока не состоится сложение в младшем разряде и не определится значение переноса не может быть определена сумма в разряде более старшем.
Максимальное значение результата сложения с учетом переносов: Pn, Sn = 112 = 310.

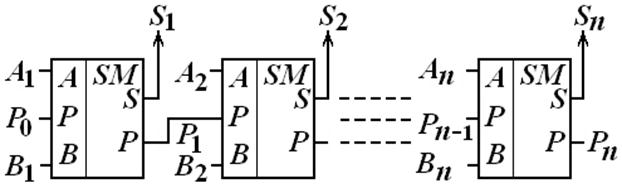

Рис. Параллельный многоразрядный сумматор
При использовании обратного кода перенос из самого старшего разряда подается на вход переноса самого младшего разряда. В остальных случаях на вход самого младшего разряда подается логический ноль.
Сумматоры с поразрядным переносом выпускаются в виде микросхем на 2 и 4 разряда. Например, К561ИМ1 – сумматор на 4 разряда. Для увеличения разрядности до 8 необходимо взять две микросхемы и соединить их последовательно по цепи переноса.
Сумматор с поразрядным последовательным переносом наиболее прост с точки зрения схемной реализации.
Быстродействие данного сумматора ограничено временем, за которое сигнал переноса последовательно распространяется через все разряды сумматора.
Этот недостаток отсутствует у параллельных сумматоров с параллельным переносом.
