Схемы включения биполярных транзисторов

В теории цепей различные устройства принято представлять в виде некоторых четырёхполюсников с одним общим выводом или электродом.

Несмотря на то, что биполярный транзистор представляет собой трёхэлектродный прибор, он может быть представлен как черырёхполюсник.

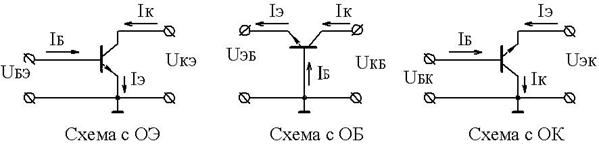

В зависимости от того, какой электрод транзистора является общим для входной и выходной цепи транзистора, различают три схемы включения:

- с общим эмиттером (ОЭ);

- с общей базой (ОБ);

- с общим коллектором (ОК).

Вместо слов «с общим» иногда говорят «с заземлённым», хотя заземление может иметь другой смысл.

Принцип усиления электрических сигналов во всех этих схемах одинаков, но свойства схем различны.

Рассмотрим некоторые количественные показатели работы транзистора как усилителя для различных схем включения.

При любой схеме включения транзисторного усилительного каскада основными показателями являются:

Коэффициент усиления по току

Коэффициент усиления по напряжению

Коэффициент усиления по мощности

Входное сопротивление
