PCI Express — как это будет выглядеть

PCI Express — ключевые отличия

Подробнее остановимся на ключевых отличиях PCI Express от PCI:

1. Новая шина последовательна, а не параллельна. Основные преимущества — снижение стоимости, миниатюризация, лучшее масштабирование, более выгодные электрические и частотные параметры (нет необходимости синхронизировать все сигнальные линии);

2. Спецификация разделена на целый стек протоколов, каждый уровень которого может быть усовершенствован, упрощен или заменен не сказываясь на остальных. Например — может быть использован иной носитель сигнала или может быть упразднена маршрутизация в случае выделенного канала только для одного устройства. Могут быть добавлены дополнительные контрольные возможности. Развитие такой шины будет происходить гораздо менее болезненно — увеличение пропускной способности не потребует изменять контрольный протокол и наоборот. Быстро и удобно разрабатывать адаптированные варианты специального назначения;

3. В изначальной спецификации заложены возможности горячей замены карт;

4. В изначальной спецификации заложены возможности создания виртуальных каналов, гарантирования пропускной полосы и времени отклика, сбора статистики QoS (Quality of Service — Качество Обслуживания);

5. В изначальной спецификации заложены возможности контроля целостности передаваемых данных (CRC);

6. В изначальной спецификации заложены возможности управления питанием.

Самый простой вариант перехода на PCI-Express для стандартных по архитектуре настольных систем выглядит так:

Однако в будущем логично ожидать появление некоего разветвителя PCI Express. Тогда вполне оправданным станет и объединение северного южного мостов. Приведем примеры возможных системных топологий. Классический PC с двумя мостами:

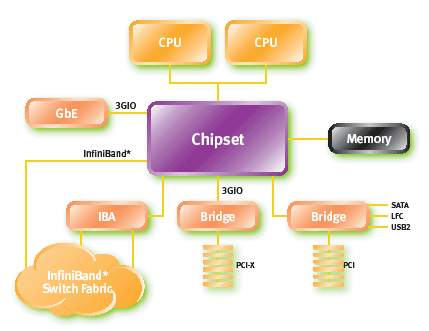

Более обобщенная (серверная) архитектура с одним мостом:

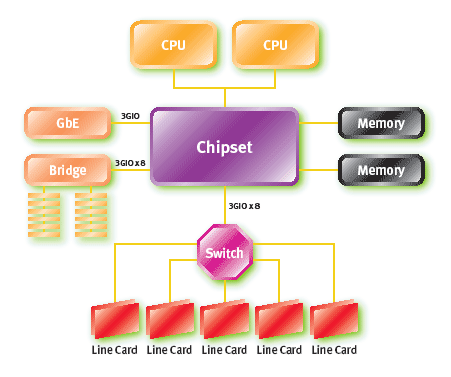

Мощный сервер:

Производительный сетевой раутер:

Гибкость решения позволяет создавать различные топологические схемы, оптимально балансируя пропускную способность. А теперь ответим на вопрос «как это будет выглядеть» дословно. Карта:

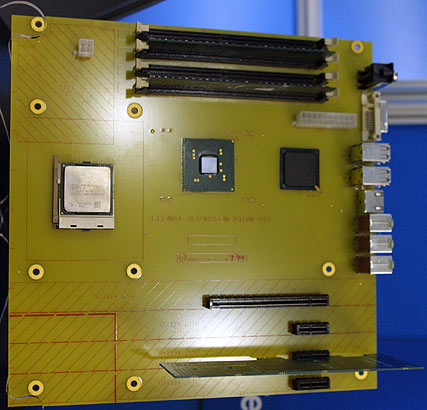

(мысленно отломайте верхнюю и заднюю части, и вы увидите так называемый низкопрофильный вариант). А вот типичная для PC сектора системная плата с тремя х1 и одним х8 (в том числе, для графических карт) разъемами:

Те же разъемы вблизи:

Как уже упоминалось, предусмотрен и стандартизирован Mini PCI Express слот:

И новый слот для внешних заменяемых карт, на подобии CARDBUS, на который вынесена не только PCI Express но и USB 2.0:

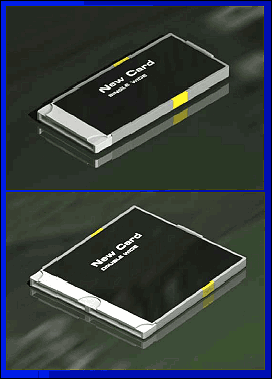

Интересно, что предусмотрено два форм фактора карт, но отличаются они не толщиной как ранее, а шириной:

Решение очень удобное — во-первых делать двухэтажный монтаж внутри карты гораздо дороже и неудобнее нежели сделать карту с платой большей площади внутри, во-вторых, карта полной ширины получит в итоге вдвое большую пропускную полосу, т.е. второй разъем не будет простаивать без дела. С электрической или протокольной точки зрения шина NewCard не несет ничего нового, все необходимые для горячей замены или энергосбережения функции уже заложены в базовой спецификации PCI Express.
