Опыт холостого хода

Проводимости ветви намагничивания определяются результатами опыта х.х. В этом опыте размыкается вторичная обмотка, а к первичной подводится номинальное напряжение. Ток в продольной части схемы замещения равен нулю, а к поперечной приложено U ном. Трансформатор потребляет в этом режиме только мощность, равную потерям холостого хода.

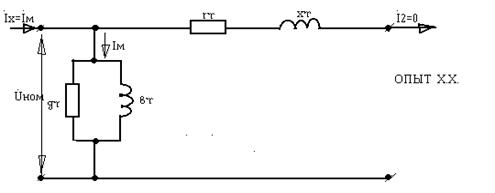

Как следует из схемы замещения, ток и мощность, потребляемая трансформатором в этом режиме, определяется параметрами цепи намагничивания

D R _хх» U ²_ном´ g _Т

D Q _xx» U ²_ном´ в _Т, откуда

g _Т=; в _Т=.

Намагничивающая мощность D Q _хх обычно принимается равной полной мощности х.х. трансформатора S _хх в виду малости потерь активной мощности D R _хх в сравнении с D Q _хх.

Мощность S _хх в относительных единицах равна току холостого хода в процентах, который указывается в каталожных данных.

I_m=

Проводимости g _Т и в _Т схемы замещения трансформатора определяются по результатам опыта х.х., в котором при разомкнутой вторичной обмотке к первичной обмотке трансформатора подводиться номинальное напряжение.

Для каждого трансформатора известны следующие параметры (каталожные данные) к ним относятся:

Потери к.з. D Р _к.з., [кВт];

Потери х.х. D Р _хх, [кВт];

Напряжение короткого замыкания U _к, %;

Ток холостого хода I _xx= I _m, %.

Они позволяют определить все сопротивления и проводимости схемы замещения и вычислить потери активной и реактивной мощности в нем (стр.64 Идельчик).
