План:

1.

Элементы стен

ДЕФОРМАЦИОННЫЕ ШВЫ (осадочный и температурный) и температурные отсеки (блоки).

Здания большой протяженности подвержены деформациям под влиянием колебаний температуры наружного воздуха в течение года, неравномерных осадок грунта основания, сейсмических явлений и других причин. Во всех этих случаях в стенах, перекрытиях, покрытиях и других частях здания могут появиться трещины, резко снижающие прочность и эксплуатационные качества здания. Для предупреждения появления трещин в несущих и ограждающих конструкциях предусматривают деформационные швы, разрезающие здание на отсеки.

Про­тяженное здание разрезается деформационными швами на отсеки для того, чтобы:

1) ограниченить усилия, возникающих в конст­рукциях зданий при сезонном перепаде температур,

2) для учета различных воздействий, опреде­ляющих работу конструкций при перепадах высот и в особых природных условиях (сейсмичность, вечная мерзлота, просадочные грунты и т. п.)

В зависимости от назначения применяют следующие деформационные швы:

1) температурные,

2) осадочные,

3) антисейсмические,

4) усадочные.

делят здание на отсеки от уровня земли до кровли включительно, не затрагивая фундамента, который, находясь ниже уровня земли, испытывает температурные колебания в меньшей степени и, следовательно, не подвергается существенным деформациям. Расстояние между температурными швами принимают в зависимости от материала стен и расчетной зимней температуры района строительства.

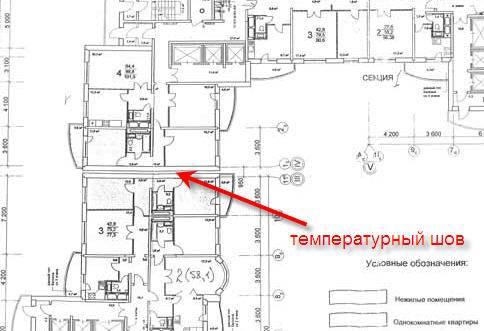

Рис.3.1. Расположение температурного деформационного шва

2) Осадочные швы устраивают в зданиях во избежание появления опасных деформаций:

отдельные части здания могут быть разной этажности. В этом случае грунты основания, расположенные непосредственно под различными частями здания, будут воспринимать разные нагрузки. Неравномерная деформация грунта может привести к появлению трещин в стенах и других конструкциях здания. Другой причиной неравномерной осадки грунтов основания сооружения могут быть различия в составе и структуре основания в пределах площади застройки здания. Тогда в зданиях значительной протяженности даже при одинаковой этажности могут появиться осадочные трещины.

Осадочные швы, в отличие от температурных, разрезают здания по всей их высоте, включая фундаменты.
