Абсолютный биимпульсный код

Этот вид кодирования применяется в нескольких цифровых системах для передачи сиг­налов внутри станции, а также в сетях Ethernet. Как следует из предыдущей главы, возмож­ность длительной паузы в передаче импульсов по каналу приводит к тому, что требуется ус­ложнение алгоритма передачи и приема. В этом разделе рассмотрен вид кодирования, в ко­тором передача единиц и нулей осуществляется с помощью импульсов. Для передачи логи­ческой единицы применяется сочетание двух импульсов двуполярного сигнала, показанно­го на рис. 26, а для передачи логического нуля применяется такой же сигнал, но в проти­воположной фазе. На приемном конце выбираются такты опроса таким образом, что при на­личии единицы в момент опроса фиксируется значение +1, а при наличии в последователь­ности в данный момент нуля — значение -1.

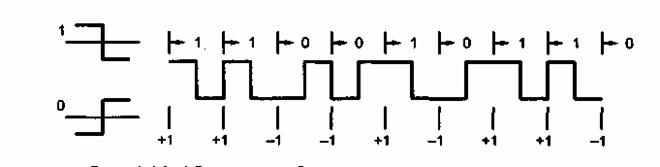

Рис. 27 Абсолютный биимпульсный код

Имеется еще целый ряд биполярных кодов, но рассмотренных достаточно, чтобы пред­ставить применение линейных кодов на абонентском участке. Теперь рассмотрим коды, ко­торые привели к увеличению пропускной способности на абонентском участке.
