Випуск очищених стічних вод у водойму

Стічні води у водойму скидаються двома типами випусків:

береговими: затоплені й незатоплені;

русловими.

При затоплених випусках улаштовуються берегові колодязі, звідки стічні води випускаються під рівень води у водойму.

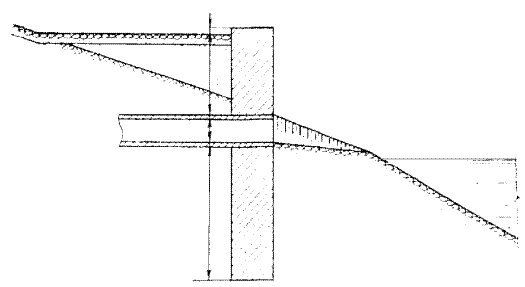

При незатопленому випуску влаштовується брукове мощення по щебенях і бетонній стінці (щоб не розмивався берег).

щебень

1,8

0,35

1,1

0,1

Руслові випуски розташовуються на певній відстані від берега. Вони можуть бути зосередженими, що розсіюють й эжекторными.

Схема рассеивающего выпуска.

труба;

обойма;

гравійне засипання;

поздовжня стінка обойми;

поперечна стінка обойми;

ґратчасте дно обойми;

кришка обойми з отвором;

щілини в трубі.

Берегові випуски дешевше руслових, але в них незначне первісне змішання, тому вони застосовуються для випуску стічних вод з концентрацією забруднень не впливає на санітарний стан водойми.

Випуск закінчується оголовком. Оголовки можуть бути: циліндричні, відкриті рассеи-вающие, руслові розсіюють із эжекторными насадками.

Для скидання стічних вод у ріки доцільно застосовувати випуски, що розсіюють. А для скидання в непротічні водойми конструкцію й місце розташування визначають техніко-економічним розрахунком.

Циліндричний оголовок застосовується при скиданні стічних вод у річковий потік у якому забезпечується достатня кратність початкового розведення. Складається із циліндричної камери із прорізами й трубопроводу, що підводить, з'єднаного з її торцями під кутом 450 (у плані) у результаті чого утвориться гвинтоподібний плин.

Открытый оголовок, що розсіює: горизонтально розташована конусна труба з вирізом на бічній поверхні (1/3 _ОКР) з поперечними напрямними. Найкращі умови, коли швидкість плину річкового потоку більше швидкості витікання стічної рідини з оголовка (виникає ефект ежекції).

Русловий оголовок, що розсіює, з эжекторными насадками складається із трубо-провода, що підводить, із частиною, що розсіює, випускних патрубків із соплами й эжекторных камер. Трубопровід укладається в траншею з кам'яним засипанням, на поверхню виводяться випускні патрубки із соплами й установлюються эжекторные камери.

Применяются при малих розрахункових швидкостях плину в зоні випуску (< 0,1 м/с).
