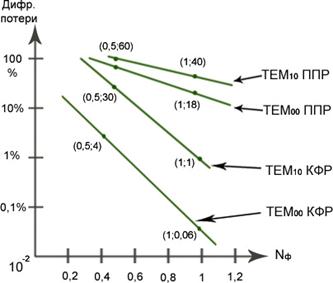

Номограмма для КФ резонаторов (зависимость дифракционных потерь от числа Френеля)

Логарифмический масштаб (поэтому прямые линии)

Графики для мод ТЕМ₀₀ и ТЕМ₁₀

Плоский резонатор:

Для плоскопараллельного резонатора отсутствует собственная каустика. Задачу можно решить только численными методами –методом итераций.

На 100-300 шаге итерации начинает устанавливаться распределение поля, которое все точнее и точнее воспроизводится.

При этом симметрия исходной итерации сохраняется.

???

Сравниваем с КФР:

Дифракционные потери в ППР гораздо больше, чем в КФР (см края зеркал)

Для сравнения дифракционных потерь КФР и ППР построим линии дифракционных потерь на номограмме
