Измерение в поле

Схема съемочного обоснования и съемки

Метод свободной станции

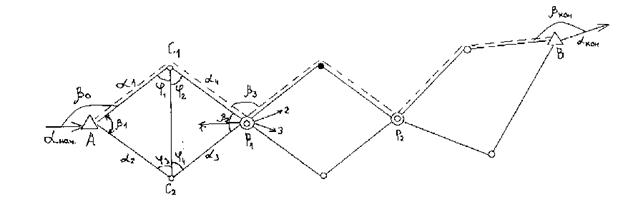

Схема съемочной сети

Электронно-блочная тахеометрия

Варианты создания тахеометрической съемки с использованием ЭОП.

1. Метод электронно-блочной тахеометрии
2. Метод свободной станции

Сущность метода состоит в том, что объект съемки делится на отдельные участки, блоки, в пределах каждого из которых съемка выполняется СС одной установки тахеометра. Связь между блоками выполняется через связующие точки. Видимость между станциями необязательна.

Р₁, Р₂, Р₃ — точки уст. max
С₁, С₂, С₃, С₄ — связующие точки
А, В, С — опорные точки
(съемочное обоснование)
1, 2, 3 — пикетные точки

Съемочное обоснование специально не создается, а получается косвенным (вычислительным) путем через связующие точки.

-опорные точки (X,Y,H)

нач, …, кон- ориентирные направления

С₁,С₂,…-связующие точки

P₁,P₂,…-съемочные станции

1,2,3-пикетные точки

1. На исходном пункте А: -примычный угол

- горизонтальный угол между связующими точками

- горизонтальное положение и

- превышения и

2. На съемочной станции Р1: -горизонтальные углы и

-горизонтальное положение и

-превышения и

и т.д. по другим станциям
