Общие положения
Любое строительство связано с применением материальных элементов – строительных материалов, полуфабрикатов и изделий. Для этого их необходимо доставить от мест изготовления (или подготовки) к местам использования.
Доставка материальных элементов является комплексным процессом, включающим погрузку, транспортировку, разгрузку и складирование.
В практике строительства доставляемые материальные элементы именуют строительными грузами. Строительные грузы классифицируют по их физическим характеристикам на девять видов:
сыпучие – песок, щебень, гравий, грунты;
порошкообразные – цемент, известь, гипс, мел;
тестообразные – бетонная смесь, раствор, известковое тесто;
жидкие – бензин, керосин, смазочные масла;
мелкоштучные – кирпич, мелкие блоки, бутовый камень, асфальт в плитках, бидоны с краской;
штучные – оконные и дверные блоки, железобетонные панели и т.д.;
длинномерные – железобетонные и стальные колонны, фермы, трубы, лесоматериалы;
|
|
крупнообъемные – санитарно-технические кабины, блок-комнаты, блоки лифтовых шахт, крупногабаритные контейнеры;
тяжеловесные – железобетонные элементы значительной массы, технологическое оборудование, строительные машины, доставляемые на строительную площадку на транспортных средствах.
3.2.1. Доставка грузов. Грузы в строительстве перемещают горизонтальным и вертикальным транспортом. Горизонтальным транспортом грузы перемещают от места их получения до объектов строительства и на самих объектах. Вертикальным транспортом поднимают и опускают конструкции, детали, материалы при погрузочно-разгрузочных работах и в рабочей зоне строящегося объекта.
По отношению к строительной площадке и строительным объектам различают внешний, внутрипостроечный и объектный горизонтальный транспорт. С помощью внешнего транспорта перевозят строительные грузы, поступающие на строительную площадку извне, по путям общего пользования. Внутрипостроечный транспорт обеспечивает перемещение грузов по территории строительства, а объектный транспорт – перемещение непосредственно на объекте.
В ряде случаев представляется возможным совместить транспортные процессы с технологическими. В этих целях применяют специальные средства для перемещения грузов – транспортные средства технологического назначения. К таким средствам относятся, например, автобетоносмесители (совмещается приготовление и перемещение бетонной смеси), бетононасосы (совмещается перемещение и укладка бетонной смеси) и др.
В строительстве внешние горизонтальные перевозки осуществляют в основном безрельсовым, рельсовым, водным и воздушным видами транспорта.
|
|
В качестве безрельсового в строительстве используют автомобильный и тракторный транспорт.
Достоинства автомобильного транспорта заключаются в сравнительно небольшой доле капитальных вложений в него, незначительных расходах на погрузочно-разгрузочные работы, возможности доставки грузов к местам их использования с соблюдением определенной очередности по номенклатуре и объему, требуемой технологической последовательностью производства строительно-монтажных работ.
Перемещение грузов средствами автомобильного транспорта осуществляется по автодорогам. Исходя из нормативного габарита автомобиля (прямоугольник шириной 2,5 м, высотой 3,8 м), ширина дорожного покрытия (проезжей части) автомобильной дороги при однополосном движении должна быть не менее 3,5 м, а при двухполосном с уширением для стоянки машин при разгрузке – 6,0 м. При использовании тяжелых машин грузоподъемностью 25...30 т и более ширина проезжей части увеличивается до 8 м. При доставке крупногабаритных и длинномерных грузов ширина проезжей части должна быть увеличена. Радиус закругления дорог диктуется способностями маневрирования отдельных машин и автопоездов, т. е. их поворотоспособностью при движении вперед без применения заднего хода. Обычно минимальный радиус закругления принимают 12 м и при этом увеличивают ширину проезжей части на закруглении (при ширине 3,5 м до 5,0 м). Расчетная видимость по направлению движения для однополосных дорог должна быть не менее 50 м, а боковая (на пересечении) —35 м.
Средствами автомобильного транспорта являются автомобили различной грузоподъемности, которые в зависимости от вида доставляемого груза подразделяют на универсальные и специализированные.
Универсальные средства автомобильного транспорта предназначены для перевозки строительных грузов широкой номенклатуры и имеют кузов общего назначения. К ним относятся бортовые автомашины и самосвалы, а также автопоезда в составе автомобиля-тягача и прицепа. Специализированные средства транспорта имеют кузов, предназначенный для перевозки только определенного вида строительных грузов.
Основные виды строительных грузов перевозят нижеследующими видами автомобильного транспорта.
Грунты, нерудные и искусственные теплоизоляционные материалы (в том числе керамзит) перевозят в автосамосвалах, автопоездах с самосвальными прицепами и землевозах. Материалы, имеющие, подобно керамзиту, малую плотность, в целях полного использования грузоподъемности транспортируют на специальных автомобилях с увеличенной вместимостью кузова (до 40 м3).
Раствор транспортируют в авторастворовозах, которые обеспечивают не только перевозку, но и порционную выдачу на объектах. Емкость оборудована лопастным валом, перемешивающим раствор для обеспечения однородности и перемещающим его к выгрузочному отверстию.
Бетонную смесь перевозят преимущественно автобетоновозами. Они имеют кузова мульдообразной (корытообразной) формы, расположенные в зоне минимальной вибрации рамы базового автомобиля, благодаря чему при перевозке бетонная смесь не расслаивается. Для предохранения смеси от воздействия атмосферных осадков и ветра кузов снабжен крышкой, а для предохранения смеси от воздействия низких температур — двойной обшивкой, образующей термоизолирующие полости между ее листами, которые позволяют утеплить кузов термоизоляционным материалом (или пропустить выхлопные газы) в особо суровых климатических условиях. Так же для доставки бетонной смеси используют миксеры (рис. 3.1) обладающие кузовом грушевидной формы.
В исключительных случаях раствор и бетонную смесь транспортируют автосамосвалами, что неэффективно из-за возможного расслоения смеси, подверженности внешним атмосферным воздействиям и потерям цементного (известкового) молока в пути.
|
|
Жидкие вяжущие материалы (битум, гудрон, эмульсии) в разогретом состоянии от баз и хранилищ к местам производства работ перевозят автогудронаторами и полуприцепами-битумовозами. Все битумовозы и гудронаторы имеют систему подогрева, поддерживающую температуру перевозимого материала не ниже 200°С.

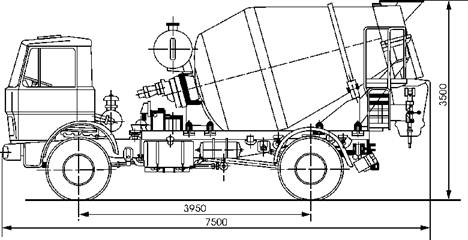

Рис. 3.1 – Бетоновоз на базе шасси МАЗ
Кирпич перевозят в контейнерах и пакетах на поддонах в бортовых и специально приспособленных автомобилях.
Мелкоштучные грузы перевозят на бортовых автомашинах и машинах со специальным кузовом (удлиненным, без бортов и др.).
Длинномерные и крупнообъемные железобетонные изделия перевозят преимущественно автопоездами, состоящими из автомобильного седельного тягача и навешиваемых на его седельно-сцепное устройство специализированных полуприцепов. В зависимости от транспортируемых строительных грузов различают следующие полуприцепы: плитовозы и балковозы для транспортировки плит, балок, колонн, свай, труб и др.; панелевозы для транспортировки стеновых панелей и других плоских строительных конструкций, прочность которых не позволяет транспортировать их в горизонтальном положении; фермовозы для транспортировки различных ферм, а также других строительных изделий, транспортирование которых требует их установки и крепления в положении, близком к рабочему; сантехкабиновозы и блоковозы для транспортировки объемных элементов и элементов объемно-блочного домостроения.
К рельсовому относят железнодорожный транспорт, узкоколейные внутриплощадочные дороги. Железнодорожному транспорту присущи некоторые характерные качественные показатели: сравнительно низкая стоимость перевозок, возможность из-за большой грузоподъемности единицы подвижного состава использовать небольшое число транспортных средств для доставки значительных количеств грузов. Данные преимущества наиболее полно реализуются при перевозке грузов на расстояния, превышающие 200 км. Иначе среднесуточный пробег транспорта оказывается чрезвычайно низким, нахождение в пути вагонов с грузом составляет только 4... 5 % времени полного цикла. Эти обстоятельства приводят к значительному увеличению себестоимости перевозки грузов.
|
|
Основными типами средств перемещения, используемыми для нужд строительства с целевым назначением, являются:
крытые вагоны, выпускаемые с боковыми люками, дверными проемами и раздвижной крышей, что обеспечивает перевозку широкой номенклатуры строительных грузов;
полувагоны, которые могут иметь люки в полу, боковых и торцовых стенках, одно- и двухскатный пол и предназначены для перевозки сыпучих строительных материалов, древесины;
платформы, предназначенные для перевозки различных железобетонных изделий, лесоматериалов, оборудования и др.;
крытые вагоны-хопперы, служащие для транспортирования цемента, извести и других порошкообразных грузов, требующих защиты от атмосферных осадков. В крыше таких вагонов имеются загрузочные люки, а внизу – люки со специальными пневматическими разгрузочными механизмами;
цистерны, используемые для перевозки цемента, других сыпучих и наливных грузов. Кузовом является цилиндрической формы емкость, оборудованная верхним загрузочным и нижним разгрузочным сливами;
вагоны-самосвалы (думпкары), предназначенные для транспортировки щебня, гравия, песка, глины, других сыпучих грузов и вскрышных пород. Они могут разгружаться в сторону за счет поднимающихся и откидывающихся продольных бортов или опрокидыванием самого вагона.
В настоящее время вагоны всех видов выпускают четырехосными, грузоподъемностью 50... 60 т для нормальной и 20... 25 т для узкой колеи железных дорог. Для перевозки особо тяжелых грузов используют вагоны с увеличенным числом осей.
Для эксплуатации на узкоколейных железных дорогах применяют соответственно 5,5- и 8-тонные двух- и четырехосные вагонетки с опрокидывающимися кузовами или откидывающимися бортами.
3.2.2. Организация перевозок. В строительстве применяют две основные схемы автотранспортных перевозок: маятниковую и челночную.
При маятниковой схеме используют автомобили или автопоезда с неотцепными звеньями. При этом тягачи неизбежно простаивают у мест загрузки и разгрузки транспортных средств.
При работе по маятниковой схеме время цикла (оборота) автопоезда или одиночного автомобиля
Тц = Тп +Тгр + Тр + Тпор (3.1)
Тп, Тгр, Тр, Тпор – продолжительность соответственно погрузки автопоезда с учетом времени маневрирования при установке под погрузку, пробега с грузом, разгрузки с учетом времени на маневрирование при установке под разгрузку, холостого пробега (рис. 3.2, а).
При монтаже конструкций с транспортных средств время выгрузки несколько увеличивается:
Тц = Тп +Тгр + Тм ·n + Тпор (3.2)
Тм – продолжительность монтажа конструкции, включая строповку, подъем, установку, выверку и временное закрепление; n – число перевозимых изделий на транспортном средстве.

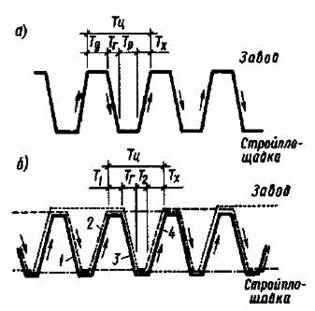

Рис. 3.2 – Графики движения транспортных машин
а – по маятниковой схеме, б – по челночной схеме
1 – тягача, 2... 4 - полуприцепов
Маятниковая схема автотранспортных перевозок эффективна при наличии приобъектных складов или при массовом строительстве сооружений, состоящих из одинаковых конструктивных элементов. В последнем случае в транспортном цикле участвуют специализированые автопоезда. Каждый автопоезд или группа автопоездов перевозит изделия определенной номенклатуры с последующей их разгрузкой по частям у строящихся однотипных объектов.
При челночной схеме автотранспортных перевозок один седельный тягач работает последовательно с двумя полуприцепами и более. Их число зависит от расстояния между предприятиями строительной индустрии и строящимися зданиями. Наибольшее распространение получила схема работы седельного тягача с тремя полуприцепами, когда один полуприцеп находится под погрузкой (например, на заводе сборного железобетона), другой — под разгрузкой на строительной площадке, а третий — в пути.
Челночный метод позволяет осуществлять перевозки с минимальными затратами времени, так как простои под погрузкой и разгрузкой в данном случае исключаются, а имеются незначительные потери времени (не более 5... 7 мин.) на прицепку и отцепку полуприцепов.
При работе по челночной схеме время цикла тягача
Тц = Т1 +Тгр + Т2 + Тпор (3.3)
где Т1 – время на отцепку свободного и приемку груженого полуприцепа на заводе или складе; Т2— время на отцепку груженого и приемку свободного полуприцепа на приобъектном складе или в зоне монтажа (рис. 3.2, б).
Эффективность перевозок предопределяется выбором оптимальных маршрутов и правильным подбором наиболее подходящих для конкретных условий транспортных средств. Оптимальный маршрут перевозок строительных грузов должен предусматривать такое движение транспортных средств, при котором обеспечивалось бы выполнение заданного объема перевозок в минимальное время.
