Напряжение в сети непрерывно меняется из-за изменения:
а) нагрузки,
б) сопротивления элементов сети,
в) режимов работы источников питания (ИП).
Регулирование напряжения – это изменение уровня напряжения в характерных точках сети с помощью специальных технических средств.

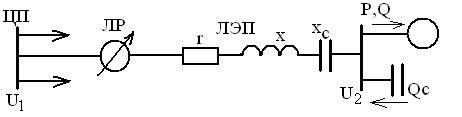

Рис.4.8. Способы регулирования напряжения.
Напряжение на шинах потребителя: .
Возможности изменения напряжения :
1) С помощью изменения напряжения в центре питания (ЦП). Этот способ называется централизованным регулированием.
2) С помощью линейного регулятора (ЛР, рис.4.8). Фаза и величина добавки ΔUлр изменяются с помощью переключения концов вторичной обмотки и отпаек вольтодобавочного трансформатора.
3) - изменение реактивной мощности путем подключения конденсаторных батарей. Этот способ называется «компенсация реактивной мощности» или «поперечная компенсация».
4) Изменение реактивного сопротивления за счет последовательно включенных конденсаторов (Х – Хс). Этот способ называется «продольная компенсация». Он используется для ВЛ 6 кВ средней длины, для длинных линий высокого сверхвысокого напряжения и для питания резкопеременной нагрузки (дуговые печи, прокатные станы, сварка).
