Шнек сельскохозяйственной машины, предназначенный для перемещения сыпучих материалов или скошенной массы, состоит из двух основных частей – вала и спирали. В жатках зерновых комбайнов роль вала выполняет труба, а шнек имеет две спирали (с правой и левой навивкой) для подачи скошенных стеблей в середину жатки к наклонному транспортеру. Спираль и вал изготовляются раздельно, после чего они соединяются сваркой. Заготовкой для валов и труб служит обычно прокат из стали марки Ст3.

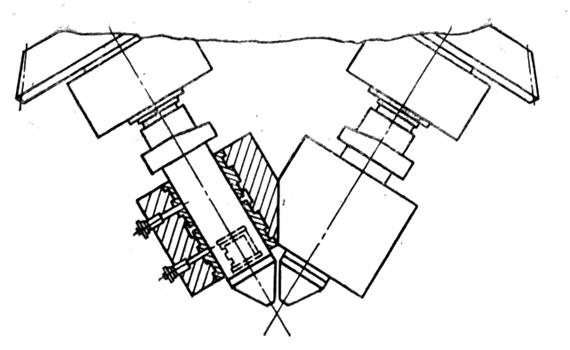

В крупносерийном и массовом производствах спирали изготовляются методом горячей прокатки ленты между двумя коническими валками. В единичном и мелкосерийном производствах спираль на шнеке образуется путем приварки к валу отдельных секторов. На рис. 16 показано устройство для горячей прокатки спиралей шнека. Лента, нагретая до температуры 940…960 °С, пропускается между коническими валками и свивается в спираль (одна сторона ее становится тоньше и длиннее другой), а затем рубится на отрезки требуемой длины. Полученная спиральная лента надевается на вал шнека и приваривается одним концом. Затем на заданном расстоянии приваривается другой конец спирали. После правки спирали с целью получения равномерного шага винтовой линии ее приваривают к валу прерывистым швом по всей длине. Применяется также автоматическая сварка сплошным швом. Концы ленты для надежного крепления привариваются с обеих сторон спирали. После приварки ленты валы шнека правятся.
|
|
Рис. 16. Устройство для прокатки спирали шнека

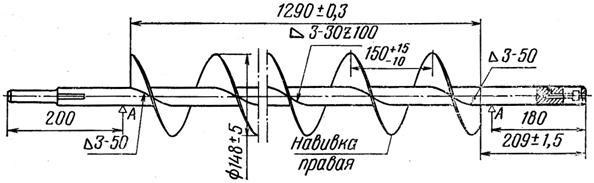

На рис. 17 изображен колосовой шнек самоходного комбайна. Вал шнека длиной 1717 мм имеет диаметр 28 мм. Спираль с наружным диаметром 148 мм имеет шаг 150 мм. Спираль к валу приваривается прерывистым швом. К готовому шнеку предъявляются следующие технические требования. Радиальное биение спирали по наружному диаметру не должно выходить за пределы допуска на диаметр 148 мм. Радиальное биения концов вала относительно опор А допускается не более 0,5 мм.
Рис. 17. Колосовой шнек самоходного комбайна
