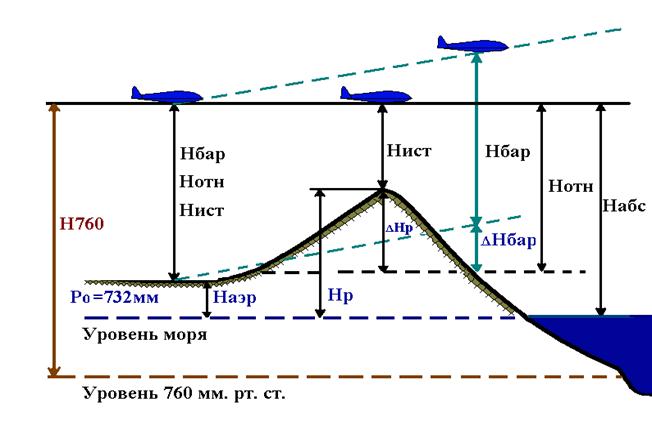

Классификация высот полета по уровню отсчета.
По уровню начала отсчета различают следующие высоты:
Абсолютную Набс, Истинную Нист, Относительную Нотн, Барометрическую Нбар, Условную Н760, Безопасную Нбез.
Абсолютная высота Набс., - высота, измеренная относительно уровня моря (Балтийского). Все отметки высот на полетных картах – абсолютные.
Ø Истинная высота Нист. – высота над пролетаемой местностью. Измеряется радиовысотомером или перерассчитывается по специальной методике (формуле) Нист = Набс. – (±Н р);
Нист = Нотн – (±ΔНр); (±ΔНр) = Нр – (±Наэр).
Относительная высота Нотн – высота, измеренная относительно аэродрома вылета или аэродрома посадки, если давление аэродрома посадки известно и уставлено на высотомере.
Барометрическая высота Нбар. – высота, измеренная относительно изобарической поверхности.
Приборная высота Н приб. – высота, отсчитанная по высотомеру.
Условная высота Н 760 – высота, измеренная относительно давления 760мм. рт. ст. Все полеты на эшелонах выполняются по давлению 760 мм. рт ст.
|
|
Безопасная высота Н без. – минимально допустимая истинная высота, которая устанавливается с целью исключения столкновения самолетов с Землей и наземными сооружениями. Истинные безопасные высоты устанавливаются согласно ФАП ПП РФ.
Высотомер служит для определения и выдерживания относительной высоты полета. Принцип работы основан на изменении атмосферного давления с поднятием на высоту.
ВД-10УК состоит из:
· Корпуса;
· Блока анероидных коробок;
· Передаточного механизма;
· Указательной части;
· Шкалы высот;
· Шкалы давлений;
· Кремальеры;
· Треугольных индексов;
· Двух стрелок – широкой и тонкой.
Корпус прибора герметичен, соединен со статическим давлением. Чувствительным элементом является блок анероидных коробок, из которых выкачан воздух до Р=0,3-0,4 кг/см².
Передаточный механизм состоит из валиков, тяг, сектора, системы шестерен и служит для преобразования поступательного движения стенок анероидных коробок во вращательное движение стрелок прибора.
Указательная часть состоит из двух стрелок, шкалы высот, треугольных индексов, шкалы давлений, кремальеры.
Широкая стрелка показывает высоту в километрах, тонкая в метрах.
Шкала высот разбита от 0 до 10.000м. Цена деления для широкой стрелки 100м, оцифровка через 1000м. Полный оборот соответствует 10.000м.
Для тонкой стрелки цена одного деления 10м, оцифровка через 100м, полный оборот стрелки соответствует 1000м.
|
|
Шкала давлений от 670 до 790 мм. рт. ст. Цена деления =1 мм. рт. ст. Шкала давлений связана со стрелками прибора при помощи шестерен и кремальеры.
Перед полетом стрелки высотомера кремальерой устанавливаются на «ноль» высоты, давление на высотомере должно быть фактическим ± 1,5 мм. рт. ст. Если разница больше, прибор подлежит проверке.
На шкале имеется два подвижных треугольных индекса, которые служат для взлета и посадки на высокогорные аэродромы, атмосферное давление на которых не входит в диапазон давлений шкалы высотомера (670-790мм. рт. ст.). Внутренний индекс показывает высоту в километрах, внешний –в метрах. При установке индексов на ноль давление должно быть 760 ± 1 мм. рт. ст.
Перед посадкой на горный аэродром треугольные индексы устанавливаются на высоту аэродрома, которая сообщается на борт руководителем полетов. В данном случае стрелки ВД-10 покажут высоту относительно аэродрома посадки, а при посадке стрелки высотомера покажут ноль высоты.
