Курсы самолета и зависимость между ними

Курсом самолета называется угол, заключенный между северным направлением меридиана и продольной осью самолета. Курс измеряется от северного направления меридиана до продольной оси самолета от 0° до 360° по часовой стрелке.

Курс

Север

Курс отсчитывается по компасу, курсовая черта которого расположена параллельно продольной оси самолета.

По использовании магнитного компаса в самолетовождении используются три меридиана: истинный, магнитный, компасный.

Компасный меридиан – это меридиан, в направлении которого устанавливается магнитная стрелка компаса, установленного на самолете.

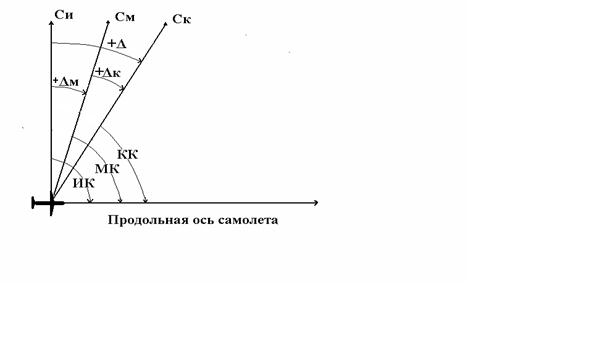

В зависимости от какого меридиана ведется отсчет, курс самолета может быть истинным (ИК), магнитным (МК), компасным (КК).

Истинный курс (ИК) – это угол, заключенный между северным направлением истинного меридиана и продольной осью самолета.

Магнитный курс (МК) – это угол, заключенный между северным направлением магнитного меридиана и продольной осью самолета.

Компасный курс (КК) – это угол, заключенный между северным направлением компасного меридиана и продольной осью самолета.

Все курсы отсчитываются по от 0° до 360° по часовой стрелке.

Девиация ∆к –это угол, заключенный между северным направлением магнитного и компасного меридианов и считается положительной, если компасный меридиан расположен правее магнитного (+ ∆к).

Если компасный меридиан расположен левее магнитного меридиана, девиация имеет знак минус (- ∆к).

Девиация возникает из - за того, что на стрелку компаса кроме магнитного поля земли действует магнитное поле самолета (вертолета) и отклоняет магнитную стрелку компаса на величину девиации (± ∆к). ± ∆к = МК - КК

Вариация ∆ - это угол, заключенный между северным направлением истинного и компасного меридианов

Вариация считается положительной (+∆ ), если компасный меридиан расположен к востоку от истинного меридиана.

Вариация считается отрицательной (- ∆), если компасный меридиан расположен левее истинного меридиана. (±∆) = ИК-КК. (±∆).=.(±∆м) +(±∆к).

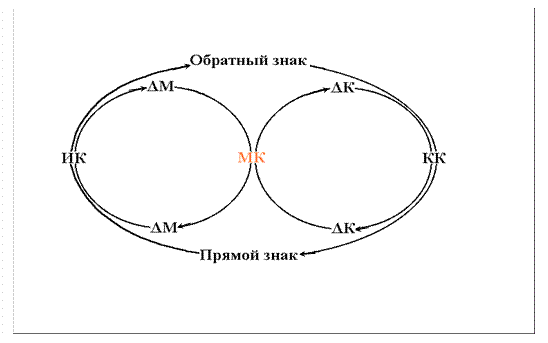

На практике приходится переводить курсы из истинных в магнитные, компасные и наоборот. Перевод курсов выполняется по формулам и графически

1. ИК = МК + (±∆м) 2. ИК = КК + (±∆к) + (±∆м). 3. ИК = КК + (±∆).

4. МК = КК + (±∆к). 5. МК = ИК -(±∆м).

6. КК = ИК -(±∆м ) - (±∆к) 7. КК = МК - (±∆к). 8. КК = ИК - (±∆).
