Симметричной детали

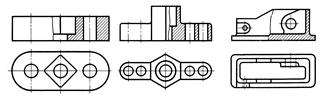

Рисунок 5.8 Объединение части вида и части разреза Рисунок 5.9

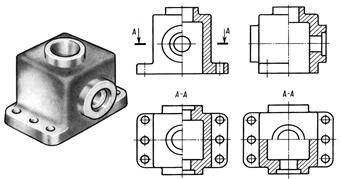

Рисунок 5.6 Горизонтальный разрез Рисунок 5.7 Наклонный разрез

Горизонтальные, фрон­тальные и профильные разрезы могут размещаться на месте соответствующих основных видов.

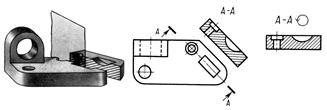

Наклонный разрез - это разрез плоскостью, которая составляет с горизонтальной плоскостью проекций угол, отличный от прямого. Наклонный раз­рез проецируют на плоскость, парал­лельную секущей, совмещая ее с плоскостью чертежа и располагают в со­ответствии с направлением взгляда, указанного стрел­ками (рис. 5.7)

Правила выполнения разрезов

1) Положение секущей плоскости указывают на чертеже разомкнутой линией и стрелка­ми, указывающими направление взгляда. Стрелки наносят на расстоянии 2 - 3 мм от внешнего конца штриха линии сечения. Над разре­зом выполняется надпись, которая содержит две буквы, которыми обо­значена секущая плоскость, написанные через тире и подчеркнутые тонкой линией, например, «А–А», (рис. 5.6).

2) Если секущая плоскость совпадает с плоскостью симметрии предмета и разрез расположен в проекционной связи с видом, то при выполнении го­ризонтальных, фронтальных и профильных разрезов положение секущей плоскости на чертеже не отме­чается и разрез надписью не сопровождается (рис. 5.5).

3) На одном изображении допускается соединять часть вида и часть разреза. Линии невидимого контура на соединяемых частях вида и разреза обычно не показы­ваются (рис. 5.8).

а) б) в)

4) Если деталь симметрич­ная, то на чертеже половина вида и половина разреза, разделяются штрихпунктирной линией, являющейся осью симметрии. Часть разреза располагают справа или снизу от оси симметрии (рис. 5.8). Если с осью симметрии совпадает проекция какой-либо линии, то вид от раз­реза отделяется сплошной волнистой линией, проводи­мой левее или правее оси сим­метрии (рис. 5.9, а, б).

5) При соединении на одном изображении вида и разре­за, представляющих несимметричные фигуры, часть вида от части разреза отделяется сплошной волнистой линией (рис. 5.9, в).

6) Если вертикальный разрез выполняется секущей плоскостью, не параллельной ни фронталь­ной, ни профильной плоскостям проекций, то разрез располагается в соответ­ствии с направлением взгляда, указанным стрелками на линии сечения (рис. 5.10, а).

7) Допускается поворот разреза до положения, со­ответствующего положению предмета на главном изображении. В этом случае к надписи над разрезом должно быть добавлено слово «повернуто» (рис. 5.10, б).
