Совокупность команд МП можно разделить на три группы:

Перемещение происходит между памятью, процессором, портами ввода/вывода (каждый порт имеет свой собственный адрес), между регистрами процессора.

Любые данные (текст, рисунок, видеоролик и т.д.) представляют собой числа, а с числами можно выполнять только арифметические и логические операции. Поэтому к командам этой группы относятся сложение, вычитание, сравнение, логические операции и т.п.

Очень редко программа состоит из одной последовательной команд. Подавляющее число алгоритмов требуют разветвления программы. Для того, чтобы программа имела возможность менять алгоритм своей работы в зависимости от какого-либо условия, и служат команды передачи управления. Данные команды обеспечивают протекание выполнения программы по разным путям и организуют циклы.

К внешним, относятся все устройства, находящиеся вне процессора (кроме оперативной памяти) и подключаемые через порты ввода/вывода. Внешние устройства (ВУ) можно подразделить на три группы:

1) устройства для связи человек-ЭВМ (клавиатура, монитор, принтер и т.д.);

2) устройства для связи с объектами управления (датчики, исполнительные механизмы, АЦП и ЦАП);

3) внешние ЗУ большой ёмкости (жёсткий диск, дисководы).

Внешние устройства подключаются к МС физически - с помощью разъёмов, и логически — с помощью портов (контроллеров).

Для взаимодействия процессора и внешних устройств применяется система (механизм) прерываний.

Это специальный механизм, который позволяет в любой момент, по внешнему сигналу заставить процессор приостановить выполнение основной программы, выполнить операции, связанные с вызывающим прерывание событием, а затем вернуться к выполнению основной программы.

У любого микропроцессора имеется хотя бы один вход запроса на прерывание INT (от слова Interrupt - прерывание).

Рассмотрим пример взаимодействия процессора персонального компьютера с клавиатурой (рисунок 3.5).

Клавиатура — устройство для ввода символьной информации и команд управления. Для подключения клавиатуры в компьютере имеется специальный порт клавиатуры (микросхема).

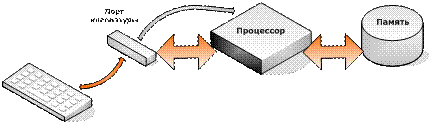

Рисунок 3.5 — Работа процессора с клавиатурой

Алгоритм работы:

1) При нажатии клавиши контроллер клавиатуры формирует цифровой код. Этот сигнал поступает в микросхему порта клавиатуры.

2) Порт клавиатуры посылает процессору сигнал прерывания. Каждое внешнее устройство имеет свой номер прерывания, по которому процессор его и распознаёт.

3) Получив прерывание от клавиатуры, процессор прерывает выполнение программы (например, редактор Microsoft Office Word) и загружает из памяти программу обработки кодов с клавиатуры. Такая программа называет драйвер.

4) Эта программа направляет процессор к порту клавиатуры, и цифровой код загружается в регистр процессора.

5) Цифровой код сохраняется в памяти, и процессор переходит к выполнению другой задачи.

Благодаря высокой скорости работы, процессор выполняет одновременно большое количество процессов.
