Общие сведения об электронных усилителях

Раздел 4 Электронные усилители

Электронные усилители - это устройства, предназначенные для усиления напряжения, тока и мощности электрического сигнала.

Использование усилителей вызвано тем, чтообычно электрические сигналы (напряжения и токи), поступающие в элек­тронные устройства, контроля, управления и преобразования, малы по амплитуде и возникает необходимость увеличивать их до требуемой величины, достаточной для дальнейшего использования (преобразования, передачи, подачи на нагрузку).

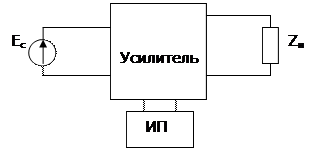

Структурная схема усилителя

Источниками входного сигнала могут быть: измерительные датчики, приёмная антенна, микрофон и др.

Нагрузка: акустическая система, исполнительные устройства (электродвигатели, электромагнитные реле и клапаны), передающая антенна, устройства индикации и др.

Мощность, выделяющаяся на нагрузке усилителя, является преобразованной мощностью его источника питания, а входной сигнал только управляет ею.

Обычно усили­тель состоит из нескольких каскадов усиления, соединенных между собой межкаскадными связями, с помощью которых выходной сигнал одного каскада усиления передается на вход следующего. Первые каскады усиления, предназначенные, глав­ным образом для усиления напряжения сигнала, называют предварительными. Их схемное построение определяется типом источника входного сигнала. Каскад, служащий для усиления мощности сигнала, называют оконечным или выходным.

Их схемотехника определяется видом нагрузки. Так же, в состав усилителя могут входить промежуточные каскады, предназначенные для получения необходимого коэффициента усиления и (или) формирования необходимых характеристик усиливаемого сигнала.

Классификация усилителей:
