Спектр радиосигнала вещательного телевидения

Совокупность радиосигналов изображения и звукового сопровождения одной телевизионной программы называют радиосигналом вещательного телевидения. Условный спектр радиосигнала вещательного телевидения показан на рис.6.3.

Частоты указаны в соответствии с российским ТВ-стандартом. По горизонтальной оси отложена разность между частотой f и несущей частотой изображения.

Радиоканалом вещательного телевидения называют полосу радиочастот, отведённую для передачи радиосигналов одной вещательной программы.

В этой полосе передаются:

- радиосигнал изображения (несущая изображения, модулированная полным цветовым сигналом);

- радиосигнал звукового сопровождения (несущая звука, модулированная сигналом звукового сопровождения).

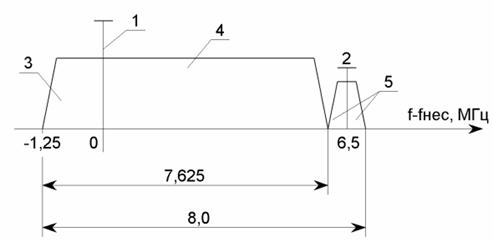

Рис.6.3. Спектр радиосигнала вещательного телевидения:

1 – несущая изображения; 2 – несущая звукового сопровождения;

3 – частично подавленная нижняя боковая полоса сигнала изображения;

4 – верхняя боковая полоса сигнала изображения; 5 – спектр сигнала звукового сопровождения.

В России общая ширина канала ТВ - вещания составляет 8 МГц, из них 7,625 МГц отводится на передачу сигнала изображения. Спектр сигналов цветности, гасящих и синхронизирующих импульсов располагается в той же полосе частот, которая отведена для сигналов изображения. Спектр сигналов звукового сопровождения занимает полосу 0,25 МГц. Разнос несущих частот изображения и звука составляет 6,5 МГц.
