Спектр радиосигнала изображения

Ширина спектра амплитудно-модулированного радиосигнала в два раза больше верхней частоты спектра модулирующего сигнала. При передаче видеосигнала с верхней граничной частотой 6 МГц с помощью амплитудной модуляции радиосигнал занимал бы полосу 12 МГц. Для уменьшения этой полосы передача изображения производится с помощью однополосной модуляции. В пределе это могло бы вдвое уменьшить требуемую полосу частот, но исследования показали, что экономия полосы получается несколько меньше. На практике формируется двухполосный АМ- сигнал изображения, после чего специальным фильтром подавляется часть нижней боковой полосы. В результате получается сигнал, в котором передача низких частот модуляции происходит как бы методом обычной (двухполосной) модуляции, а передача верхних – методом однополосной модуляции. Условный спектр такого колебания приведен на рис.6.1.

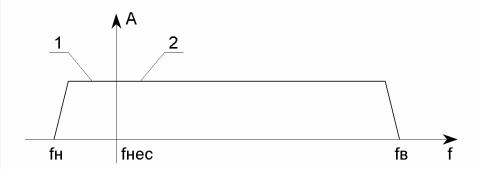

Рис.6.1. Спектр радиосигнала изображения

Составляющие спектра от значения несущей частоты fНЕС до верхней частоты fВ представляют собой верхнюю боковую полосу, возникающую при амплитудной модуляции несущего колебания. Они передаются по каналу связи полностью. Составляющие спектра от нижней частоты fН до значения несущей f НЕС представляют собой остаток частично подавленной нижней боковой полосы АМ- колебания.
