Автосогласование
Процедура позволяет сетевому адаптеру, который работает на скоростях 10 и 100 Мбит/с при подключении его к концентратору или коммутатору устанавливать наиболее эффективный режим работы. Все новые коммутаторы обладают подобной способностью. Это позволяет реализовать режим Plug and Play. Выбор режима осуществляется по убыванию приоритетов:
1. полнодуплексный 100 Base ТХ/FX;
2. 100 Base 4Т;
3. 100 Base TX;
4. полнодуплексный 10 Base Т;
5. 10 BaseТ.
Переговоры начинаются при включении питания, а также могут в любой момент быть запущены модули управления.
Устройство, которое начинает процесс, посылает порцию импульсов совместимых с 10 Base T, в которой содержится 8-битовое слово. Слово кодирует предлагаемый режим, начиная с самого высокого, который данное устройство может поддержать.
Если отвечающий узел может поддержать этот режим, он отвечает такой же пачкой импульсов или указывает в ответе менее приоритетный режим, но самый приоритетный из всех, которые он может поддержать. Этот режим и выбирается в качестве рабочего и переговоры заканчиваются.
|
|
|
Если параметр поддерживает только 10 Base T, то он не понимает запроса, а просто каждые 16 мкс посылает манчестерские импульсы проверки целостности линии связи. Интеллектуальный узел, который в ответ на свой запрос получил такие импульсы, понимает, «с кем имеет дело», и устанавливает для себя такой же режим 10 Base T.
Сегменты всех спецификаций используют физическую топологию «звезда» и логическую — «общая шина».
При построении определяется понятие DТЕ (Data Terminal Equipment) — это источник новых кадров для сегмента. Это может быть адаптер, порт коммутатора или маршрутизатора, которые передают кадры в данный сегмент из другого сегмента. Повторитель передает кадр, который уже есть в сегменте и поэтому DTE не является.
Определено три типа конфигураций:
- Соединение DTE — DTE без использования повторителя (таблица 4.4.).
Таблица 4.4. Допустимая длина кабеля в соединении DTE — DTE
| Спецификация | Максимально допустимая длина соединения |
| 100 Base Tx | 100 м |
| 100 Base Fx | 412 (полудуплекс) 2 км (полный дуплекс) |
| 100 Base T4 | 100 м |
- 2. В сегменте используется один повторитель класса 1 или два класса 2 (рис.4.20.).
Повторители класса I поддерживают оба типа кодирования (4В/5В, 8В/6Т). Могут осуществлять трансляцию логических кодов и поэтому могут иметь порты всех трех типов: Тх, Fх и Т4. Этот повторитель вносит большую задержку при распространении сигнала из-за трансляции кодов.
Повторители класса II могут поддерживать или 4В/5В (иметь порты Tx и Fx) или 8В/6Т (иметь порты типа Т4). Они вносят почти вдвое меньшую задержку, чем повторители класса I. Поэтому в одном сегменте их может быть два (рис.4.21.).
|
|
|
Рис. 4.20. Сегмент на одном повторителе класса I
Рис. 4.21. Сегмент на повторителях класса II
Максимально допустимые параметры сегментов, при использовании повторителей приведены в таблице 4.5.
Таблица 4.5. Допустимая длина кабеля в сети Fast Ethernet на концентраторах
| Тип кабеля А | Тип кабеля В | Класс повторителя | Макс. длина А, м | Макс. длина В, м | Макс. диаметр сети, м (А+В) |
| " витые пары кат. 3, 4, 5 | " витые пары кат. 3, 4, 5 | 1 или 2 | |||
| ТХ кат. 5 | FX | 160,8 | 260,8 | ||
| Т4 | FX | ||||
| FX | FX | ||||
| TX | FX | 208,8 | 308,8 | ||
| FX | FX | ||||
| " медные кабели кат. 3,4,5 | " медные кабели кат. 3,4,5 | 2 шт типа 2 | |||
| TX | FX | 2 шт типа 2 | 116,2 | 216,2 | |
| FX | FX | 2 шт типа 2 |
Ограничение длины медных витых пар в 100 м является физическим ограничением полосы пропускания, и связано с затуханием передаваемого сигнала.
Ограничение длины оптоволоконного кабеля связано с необходимостью устойчивого распознавания коллизий, т.е. с временем двойного оборота. Поэтому существует правило, что если длина самого длинного медного кабеля будет меньше 100 м, то с каждым уменьшением этой длины на 1 м (от 100 м) длина самого длинного оптоволокна будет увеличиваться на 1.19 м.
Для двух оптоволоконных кабелей длина А может увеличиться на столько, на сколько уменьшиться длина В. А общая длина должна быть постоянной.
Повторители класса II имеют существенный недостаток. Они сложнее в производстве из-за более жестких ограничений задержек на распространение сигнала, и по этой же причине их конструктивные особенности не позволяют объединять эти повторители в стеки, с помощью которых осуществляется наращивание портов. В то же время расстояние между двумя повторителями класса II намного меньше, чем в других технологиях, а в сегменте их может быть не более двух, что во многих случаях явно не достаточно.

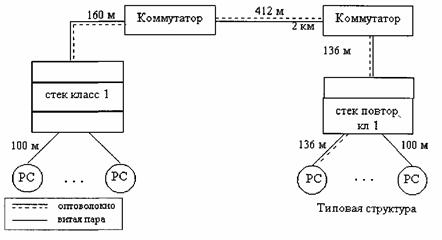

Поэтому в основном используются повторители класса I, а не повторители класса II. Повторители класса I, хотя и вносят большую задержку в передачу сигнала, обладают большей гибкостью, допускают объединение нескольких повторителей в один многопортовой повторитель (с задеркой, равной задержке одного повторителя), а так же поддерживают порты всех спецификаций. На рис.4.22. показан пример топологии сети с повторителями класса I, объединенными в стек (обычно допускается объединение до 8 повторителей)
