Инструменты и приспособления для каменной кладки. Леса и подмости

Элементы каменной кладки

Каждую рабочую операцию в процессе кладки выполняют определенными инструментами:

1.Кельма (ГОСТ 9533-81) - стальная лопатка с деревянной ручкой; предназначена для разравнивания раствора, заполнения раствором вертикальных швов и подрезки лишнего раствора.
2.Растворная лопата (ГОСТ 3620-76) служит для подачи раствора на стену и расстилания его там. Лопатой также перемешивают раствор и разравнивают под забутку.
3.Расшивками (ГОСТ 12803-76) придают швам выпуклую или вогнутую форму.
4.Молоток-кирочку (ГОСТ 11042-83) используют для рубки и тески кирпича, а также для осаживания уложенного кирпича.
5.Швабровка предназначена для очистки вентиляционных каналов от выступившего из швов раствора, а также для заполнения швов раствором и заглаживания их. На стальной ручке швабровки внизу закреплена между фланцами резиновая пластина размером 140x140x10 (12) мм, которая является рабочим органом.
6.Отвесы (ГОСТ 7948-80) служат для проверки вертикальности стен, простенков, столбов и углов кладки. Отвесами массой 200…400 г проверяют кладку по ярусам и в пределах высоты этажа, 600…1000 г - наружных углов здания в пределах высоты нескольких этажей.
7.Строительный уровень (ГОСТ 9416-83) применяют для проверки горизонтальности и вертикальности кладки. Корпус уровня - из алюминиевого сплава, длина уровня 300, 500 или 700 мм. На корпусе укреплены две стеклянные трубки-ампулы 7 и 8, наполненные незамерзающей жидкостью так, что в них остается небольшой воздушный пузырек. При горизонтальном положении уровня пузырек, поднимаясь вверх, останавливается посередине между делениями ампулы. Смещение пузырька влево или вправо от этого положения показывает, что поверхность, на которую установлен уровень, не горизонтальна, и чем больше ее наклон к горизонту, тем больше смещается пузырек от среднего положения.
8.Правило представляет собой отфугованную деревянную рейку сечением 30x80 мм, длиной 1,5 - 2 м или дюралюминиевую рейку специального профиля длиной 1,2 м. Дюралюминиевой рейкой проверяют лицевую поверхность кладки.
9.Деревянный угольник 500x700 мм применяют для проверки прямоугольности закладываемых углов.

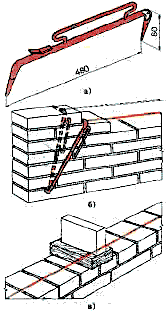

10.Шнур-причалка - крученый шнур толщиной 3мм, который натягивают при кладке верст между порядовками и маяками. Шнуром-причалкой пользуются как ориентиром для обеспечения прямолинейности и горизонтальности рядов кладки, а также одинаковой толщины горизонтальных швов. С помощью шнура-причалки каменщик определяет, какое положение должен иметь каждый укладываемый кирпич в версте.		Установка шнура-причалки: 1 – на гвоздях 2 – на скобах
11.Порядовка - это рейка 1 сечением 50x50 или 70x50 мм и длиной до 1,8…2 м, на которой через каждые 77 мм нанесены деления (засечки) соответственно толщине ряда кладки. В размер 77 мм входят высота кирпича (65 мм) и толщина шва (12 мм). Порядовки применяют для разметки рядов кладки, фиксирования отметок низа и верха оконных и дверных проемов, перемычек, прогонов, плит перекрытий и других элементов здания.
ИНВЕНТАРЬ
– металлические растворные ящики вместимостью 0,1 - 0,27 м3; – бункер с двухчелюстным затвором вместимостью 0,75 м3 для подачи кладочного раствора; – поддоны; контейнеры;специальные захваты для подачи стеновых материалов к рабочему месту.
	Поддоны для кирпича а – на брусках б – с крюками
Подмости – временные устройства (одноярусные), устанавливаемые на перекрытие или на спланированный и утрамбованный грунт и позволяющие выполнять кладку в пределах высоты этажа. На строительстве многоэтажных жилых и общественных зданий используются шарнирно-панельные, пакетные самоустанавливающиеся и рычажные подмости, переносные тумбы, площадки-подмости, а также подлески. Для контроля качества кладки между возводимой конструкцией и ра­бочим настилом подмостей оставляют зазор до 5 см. Устанавливают и переставляют подмости кранами.
Леса – временные устройства (многоярусные), установленные на спланированном и утрамбованном грунте и предназначенные для возведения кладки на всю высоту здания. Леса используются в основном при возведении стен одноэтажных промышленных или сельскохозяйственных зданий. Наиболее распространены трубчатые леса: стоечные приставные безболтовые или на хомутах, а также универсальные самоходные. По ходу кладки леса наращиваются, в самоходных лесах рабочая площадка выдвигается на необходимую высоту. При кладке стен промышленных зданий высотой 15 м и более возможно применение подвесных лесов.
