Для преобразования сглаженных сплайнами полилиний в сплайны

1 Щелкните меню "Рисование" ➤ "Сплайн".

2 Ввести о (Объект).

3 Выбрать сглаженную сплайнами полилинию и нажать ENTER. Выбранный объект преобразуется из полилинии в сплайн.

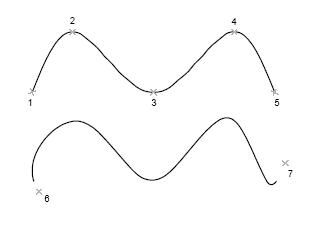

Для построения сплайна путем задания определяющих точек

1 Щелкните меню "Рисование" ➤ "Сплайн".

2 Указать начальную точку сплайна (1).

3 Указать определяющие точки сплайна (2-5); затем нажать ENTER.

4 Задать направления касательных в начальной и конечной точках (6, 7).

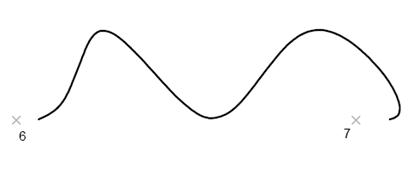

На следующем рисунке показан сплайн с теми же определяющими точками, но с разными направлениями касательных в первой и последней точках.

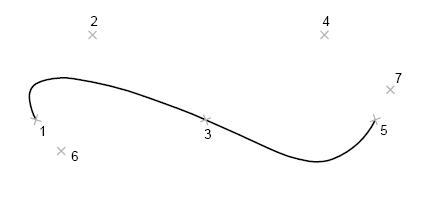

Следующий сплайн построен по тем же определяющим точкам, но с большим допуском и другими направлениями касательных.

Панель Рисование

Командная строка: СПЛАЙН
