Тема: Общие понятия об изделии и технологическом процессе

Лекция №2

ПОДУЗЕЛ 3го П

ДЕТАЛЬ (И)

ПОДУЗЕЛ 2го П

ДЕТАЛЬ (И)

ДЕТАЛЬ (И)

··· ···

···

	ДЕТАЛЬ (И)

···

ШАТУННО-ПОРШНЕВАЯ ГРУППА

Рис.1. Структура узла

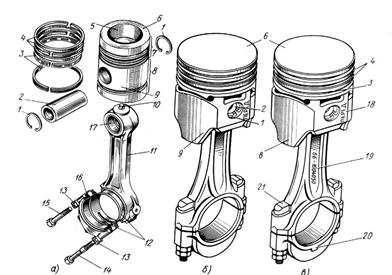

Рис. Шатунно-поршневая группа:

а - дизелей семейства ЯМЗ; б и в двигателей автомобилей ГАЗ-53Аи ГАЗ-53-12 (даны поршни в сборе с шатуном, устанавливаемые соответственно в первый, второй, третий и четвертый цилиндры правого блока и в пятый, шестой, седьмой и восьмой цилиндры левого блока); 1-стопорное кольцо; 2 — поршневой палец; 3 — маслосъемные кольца; 4 - компрессионные кольца; 5 - камера сгорания в днище поршня; б — днище поршня; 7 — головка поршня; 8 — юбка; 9 — поршень; 10 — распылитель масла (форсунка); 11 — шатун; 12 — вкладыши; 13 — замковая шайба; 14 и 15 — болты; 16 — крышка шатуна; 17— втулка в головке шатуна; 18 - надпись на поршне; 19 – номер на шатуне; 20 — метка на крышке шатуна; 21 — шатунный болт

Технологическим процессом называют часть производственного процесса, непосредственного связанного с последовательным изменением состояния предмета производства и контролем за ним.

ОКРАСКИ И ОТДЕЛКИ ВСЕЙ МАШИНЫ

РЕГУЛИРОВКИ И ИСПЫТАНИИ МАШИН

ОКОНЧАТЕЛЬНОЙ СБОРКИ ВСЕЙ МАШИНЫ

ИЗГОТОВЛЕНИЯ ЗАГОТОВОК

МЕХАНИЧЕСКОЙ ОБРАБОТКИ

СБОРКИ УЗЛОВ И АГРЕГАТОВ

ТЕРМИЧЕСКОЙ ОБРАБОТКИ

ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ

Технологические процессы различают рис.2.

Рис. 1а. Структура изделия

2а. Структура производственного процесса

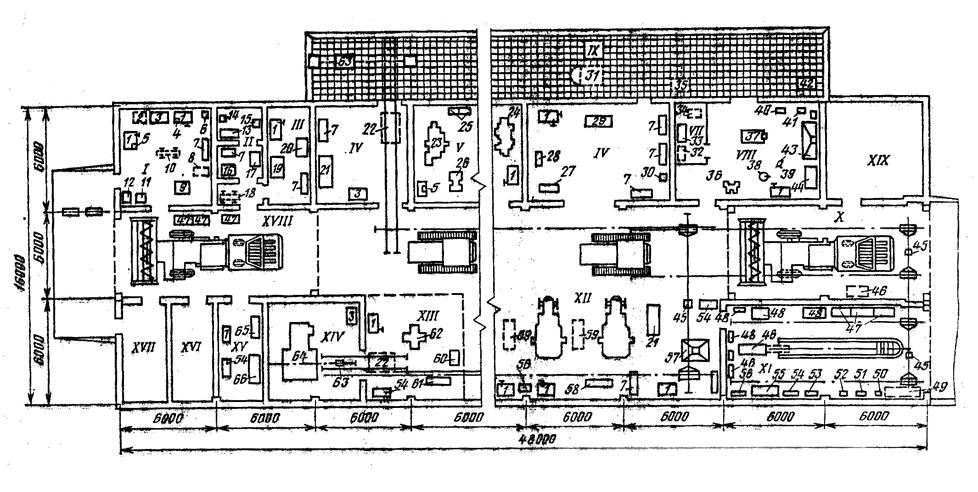

Рис. Технологическая планировка ЦРМ Колхоза
