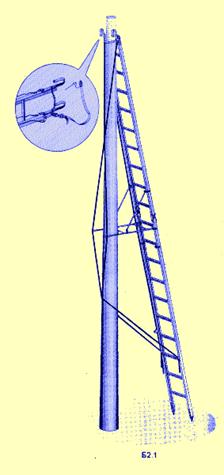

Лестница приставная стеклопластиковая

Ковры диэлектрические резиновые и подставки изолирующие

Обувь и перчатки специальные диэлектрические

Лектор Конесев С.Г.

Преподаватель курса лекций: Доцент кафедры электротехники и электрооборудования предприятий, канд. техн. наук Конесев Сергей Геннадьевич

Лекция №1 Организация диагностики энерегетического оборудования. Термины и определения. Цели системы технического диагностирования (СТД). Объекты технического диагностирования. Функциональные задачи участников СТД. Требования к кадровому составу и техническому оснащению диагностических организаций. Основные этапы диагностики.

ДИАГНОСТИРОВАНИЕ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ.

 Система технического диагностирования – совокупность действий по определению технического состояния находящихся в технической эксплу-атации объектов диагностирования, предусматривающих использование людских и материальных ресурсов, взаимодействующих согласно принятой организационной структуре их распределения, при надлежащем диагностическом обеспечении.

 Техническое диагностирование – определение специалистами по техническому диагностированию фактического технического состояния объекта диагностирования по правилам, установленным соответствующей НТД, с распознаванием причин изменения технического состояния с определенной погрешностью и прогнозированием дальнейшего технического состояния объекта диагностирования.

 Объект диагностирования – подлежащий диагностированию комплекс элементов, соединенных в механические, газодинамические, гидравлические и электрические схемы, образующие динамическую систему, состояние которой в каждый момент времени определяется значениями входных, внутренних и выходных параметров, последние из которых отражают влияние множества физических и химических процессов, являющхся результатом функционирования объекта и его взаимодействия с внешней средой.

 Типовой объем диагностирования – перечень элементарных проверок, испытаний и измерений по каждому виду энергооборудования, выполняемых при различных видах диагностирования.

 Алгоритм диагностирования – последовательная совокупность элементарных проверок, а также правил, устанавливающих последовательность реализации элементарных проверок и правил анализа результатов последних.

 Средства диагностирования – приборная аппаратура и (или) программное обеспечение, предназначенное для автоматического или ручного контроля энергооборудования.

 Периодичность диагностирования – интервал времени или наработка между различными видами диагностирования. ТД проводится по истечении установленного НТД срока службы с целью оценки состояния, установления сроков дальнейшей работы и условий эксплуатации, а также после проведения капитального ремонта.

 Контроль технического состояния – проверка соответствия значений параметров энергооборудования требованиям действующих НД.

 Техническое освидетельствование – комплекс диагностических измерений и проверок энергооборудования с диагнозом (техническим заключением) о его работоспособности или неработоспособности.

 Метрологическое обеспечение диагностирования – совокупность технических средств, правил и норм РД, необходимых для достижения единства и требуемой точности измерений диагностируемых параметров и признанных в органах метрологической службы

• Надежность – свойство энергооборудования сохранять во времени способность к выполнению требуемых функций при условии соблюдения правил эксплуатации, предусмотренных нормативно-технической и эксплуатационной документацией.

• Энергооборудование – комплекс взаимосвязанного оборудования и сооружений, предназначенный для преобразования, передачи, накопления или превращения энергии в полезную работу (вращения, обогрева и т.п.).

• Эксплуатация – стадия жизненного цикла изделия, на которой реализуется, поддерживается или восстанавливается его качество

• Правила эксплуатации – нормативные требования (обязательные) по техническому обслуживанию, диагностике, ремонту и т.п., которые необходимо выполнять для обеспечения надежной, безотказной и безаварийной работы технологического объекта и/или оборудования по обеспечению транспортировки и хранения газа.

• Нормативно-техническая документация – комплекс документов, регламентирующий проектирование, строительство, монтаж, эксплуатацию, диагностику, обследование и ремонт технологических объектов и/или оборудования по обеспечению транспортировки и хранения газа.

• Эксплуатационная документация – часть нормативно-технической документации, регламентирующая проектирование, строительство, монтаж, эксплуатацию, диагностику, обследование и ремонт технологических объ-ектов и/или оборудования по обеспечению транспортировки и хранения газа.

 Вероятность безотказной работы – вероятность того, что в пределах срока продления эксплуатации энергоустановки (ЭУ) в номинальном режиме не возникнет ни одного отказа, при соблюдении нормативного состояния ЭУ.

 Отказ – любое событие, заключающееся в нарушении работоспособного состояния энергоустановки.

 Техническое состояние – совокупность параметров, качественных признаков и пределов их допустимых значений, установленных технической, эксплуатационной и другой нормативной документацией

 Работоспособное состояние (работоспособность) – состояние энергооборудования, при котором значения всех параметров, характеризую-щих способность выполнять заданные функции, соответствуют требованиям НТД, эксплуатационной, конструкторской и другой документации.

 Неработоспособное состояние (неработоспособность) – состояние энергоустановки, при котором значение хотя бы одного параметра, характеризующего способность выполнять заданные функции, не соответ-ствует требованиям конструкторской, эксплуатационной и другой документации.

 Дефект – неисправность (повреждение) энергоустановки, при развитии которой со временем может произойти ее отказ.

 Дефектоскопия – метод получения информации о внутреннем состоянии диагностируемого оборудования для выявления дефектов без разрушения изделия на основе магнитного, электрического, вихретокового, радиоволно-вого, радиационного, акустического и др. методов неразрушающего контроля.

 Наработка – суммарная продолжительность или объем работы (количество пусков, циклов В/О и пр.) энергоустановки.

 Предельно допустимое значение параметра – наибольшее или наименьшее значение параметра, которое может иметь работоспособное энергооборудование.

 Осмотр – визуальное обследование энергооборудования, зданий и сооружений, а также их узлов и деталей.

 Контроль технического состояния – проверка соответствия значений параметров энергооборудования требованиям действующих НД.

 Испытания – экспериментальное определение качественных и/или количественных характеристик параметров энергооборудования при влиянии на него факторов, регламентированных действующими НД.

 Измерение – совокупность операций по применению технического средства, контролирующего единичную физическую величину, обеспечивающих нахождение величины соотношения измеряемой величины с ее единичным значением и оценку значений этой величины.

 Испытательное напряжение с частоты 50 Гц – действующее значение напряжения переменного тока, которое должна выдержать в течение заданного времени внутренняя и внешняя изоляция электрооборудования при определенных условиях испытаний.

 Испытательное выпрямленное напряжение – амплитудное значение выпрямленного напряжения, прикладываемого к электрооборудованию в течение заданного времени при определенных условиях испытания.

 Ресурс – суммарная наработка энергооборудования от начала его эксплуатации или возобновления после ремонта до перехода в предельное состояние.

 Остаточный ресурс – суммарная наработка энергооборудования от момента контроля его технического состояния до перехода в предельное состояние.

 Предельное состояние – состояние объекта, при котором его дальнейшая эксплуатация недопустима или нецелесообразна, либо восстановление его работоспособного состояния невозможно или нецелесообразно.

Цели системы технического диагностирования Основной задачей диагностирования оборудования является определение возможности его дальнейшей эксплуатации, необходимых для этого условий, продления срока его дальнейшей эксплуатации и срока проведения следующего диагностирования

Целями системы технического диагностирования оборудования и сооружений энергохозяйства ОАО «ГАЗПРОМ» являются:

предупреждение аварийного выхода из строя энергетического оборудования и сооружений (целенаправленное выполнение работ по техническому обслуживанию и ремонту);

повышение надежности работы энергетического оборудования и сооружений (путем определения причин отказов и разработки мероприятий по их предотвращению);

увеличение сроков эксплуатации энергетического оборудования и сооружений за пределами назначенного срока (техническое освидетельствование и определение возможности продления ресурса.);

 снижение эксплуатационных затрат (определение фактического состояния двигателя при эксплуатации и в процессе проведения ТОР, определение оптимальных сроков ремонтов);

унификация и внедрение информационного, методического и метрологического обеспечения СТД в ОАО «Газпром».

Диагностирование производится силами специализированных (подрядных) организаций с использованием анализирующей аппаратуры и специальных измерительных и диагностических лабораторий и должно обеспечивать:

дефектацию (в том числе с разборкой) для распознавания неисправностей;

контроль технического состояния энергоустановок, технические средства контроля которых не позволяют организовать непрерывное и автоматизированное диагностирование;

поиск развивающихся дефектов и повреждений изоляции;

обнаружение перегревов токоведущих соединений;

выявление ослабления прессовки и механической деформации магнитопровода и обмоток силовых трансформаторов и электродвигателей и их истирания;

сочетание комплексной диагностики с непрерывным диагностическим контролем режимов эксплуатации энергооборудования.

диагностирование валов роторов методами неразрушающего контроля с разборкой электродвигателей.

Специализированные организации, проводящие диагностирование и контроль технического состояния оборудования энергохозяйств предприятий ОАО «Газпром», должны пройти аккредитацию.

Подрядная организация проводит диагностирование энергетического оборудования в соответствии с требованиями РД и иных нормативных документов..

По результатам диагностирования подрядной организацией должен быть подготовлен отчет с результатами испытаний, измерений и заключение о техническом состоянии и продлении срока службы по каждому виду продиагностированного энергооборудования в соответствии с Порядком оформления результатов работ по техническому освидетельствованию энергооборудования

НТД

СТО Газпром РД 39-1.10-083-2003. Положение о системе технического диагностирования оборудования и сооружений энергохозяйства ОАО «Газпром».

Положение об аккредитации специализированных организаций, выполняющих работы по техническому диагностированию оборудования энергохозяйств предприятий ОАО «ГАЗПРОМ»

РД 03-484-02 «Положение о порядке продления срока безопасной эксплуатации технических устройств, оборудования и сооружений на опасных производственных объектах».

РД 03 –606-03 «Инструкции по визуальному и измерительному контролю».

ПБ 08-621-03 «Правила безопасности в нефтяной и газовой промышленности».

ГОСТ 27.002-89. Надежность в технике. Основные понятия. Термины и определения.

Методика по техническому диагностированию электропривода ГПА организаций ОАО «Газпром». Р Газпром – 2004 г.

Методика по техническому диагностированию газотурбинных электростанций энергохозяйства ОАО «Газпром». – Р Газпром – 2006 г.

Правила устройства электроустановок (ПУЭ). 7 – е издание. – СПб.: Изд-во ДЕАН. – 2009.

Правила технической эксплуатации электроустановок потребителей (ПТЭЭП). – СПб.; Изд-во ДЕАН. – 2010.

Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. РД 153-34.0-03150-00. – М.: НЦ ЭНМАС. – 2006.

СНиП 3.05.06-85. Электротехнические устройства.

Правила устройства и безопасной эксплуатации паровых и водогрейных котлов». – М. – НПО ОБТ. 2003.

ПОТ РМ-016-2001 «Межотраслевые правила по охране труда (правила безопасности при эксплуатации электроустановок» с изменениями и дополнениями. М. 2003 г.

Правила технической эксплуатации тепловых энергоустановок. М. 2003 г.

Объекты технического диагностирования

Диагностированию подлежит энергооборудование:

- выработавшее срок или ресурс (количество часов, лет, циклов) эксплуатации, установленный заводом-изготовителем;

- эксплуатируемое в пределах установленного срока службы, но подвергшегося резкому изменению значений постоянно контролируемых параметров (аварии);

- в случаях, когда по результатам оперативного, или планового диагностического контроля выявлено развитие дефектов энергооборудования.

К объектам технического диагностирования относятся:

силовые трансформаторы от 100 кВА и выше;

электропривод газоперекачивающих агрегатов;

распределительные устройства;

кабельные и воздушные линии электропередачи;

системы постоянного тока, системы бесперебойного питания;

полупроводниковые преобразователи до и выше 1 000 В;

системы управления, автоматики и защиты;

электростанции собственных нужд;

оборудование и сооружения тепловодоснабжения и водоотведения (котельные установки, тепловые сети, центральные тепловые пункты и индивидуальные тепловые пункты, паро- и водопроводы, водоканализационные установки и т.д.)
