Экспериментальная установка и методика опыта

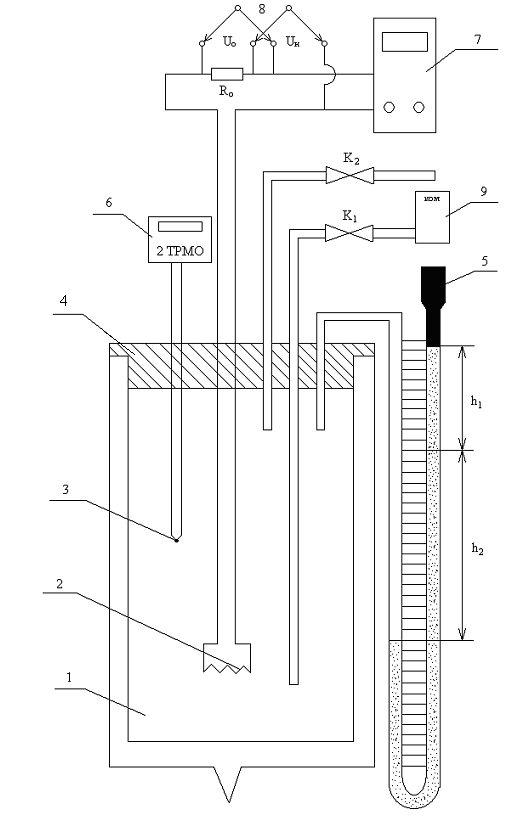

Экспериментальный стенд (рис. 2) включает термоизолированную емкость 1, внутри которой размещен электронагреватель 2 и термоэлектрический преобразователь (хромель-копелевая термопара) 3. Давление внутри емкости измеряется водяным U – образным дифференциальным манометром 5. Электропитание к нагревателю подводится от источника питания 7. Последовательно с нагревателем в цепь электропитания включено образцовое сопротивление R_о, падение напряжения на котором позволяет определить электрическую мощность, подводимую к нагревателю 2. Падение напряжения на нагревателе U_н и на образцовом сопротивлении U_о измеряется мультиметром, подключенным к разъемам 8.

При подготовке стенда к работе U – образный дифманометр заливают дистилированной водой примерно до середины и закрывают открытую трубку резиновой пробкой, закрывают краны К₁ и К₂, измеряют высоту уровня h₁ в закрытом колене дифманометра. Включают измеритель температуры, измеряют температуру t₁, включают источник питания, подключают мультиметр для измерения U_н. Включают тумблер U_н и устанавливают ручкой регулировки источника питания значение U_н для первого опыта (в пределах 3…5 В).

После достижения стационарного режима (т.е. постоянного значения температуры t₁) снимают показания измерителя температуры t₂ и дифманометра h₂.

Рис. 2

Повторяют опыт для нескольких значений температуры t₁, устанавливая новые значения напряжения U_н.

Между опытами открывают краны К₁ и К₂ и охлаждают емкость продувкой воздуха от компрессора 9.
