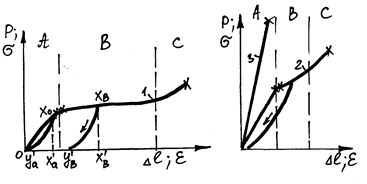

Деформирование при нагружении волокон и нитей различных видов.
1 – текстильные волокна и нити (общего назначения);
2 – технические нити;
3 – сверхпрочное, сверхвысокомодульные нити
Основные области деформации:
A – малые (обратимые), - мало;
B – средние (частично обратимые), - велико;
C – предразрывные
Процесс деформирования волокон и нитей и вид диаграмм растяжения существенно зависят от их структуры, температуры, времени (скорости) нагружения и влажности (слайд 4), поскольку эти факторы влияют на протекание структурных перестроек и релаксационных явлений.
Вид диаграммы растяжения одного и того же волокна (нити) существенно зависит от их физическое состояния, что видно из рис.6. В застеклованном состоянии (ниже Тc) диаграмма приближается к прямой линии и характеризуется значительной величиной начального модуля деформации. В высокоэластическом состоянии (выше Тс) диаграмма имеет обычно три участка и характеризуется меньшей величиной начального модуля деформации.
С уменьшением времени (увеличением скорости) деформирования также происходит спрямление диаграммы растяжения, увеличивается ее крутизна и, соответственно, начальный модуль деформации, уменьшается удлинение при разрыве и растет прочность. С увеличением времени (уменьшением скорости) деформирования на диаграмме становится более четко выраженным участок эластической и пластической деформации* уменьшается начальный модуль деформации, растет удлинение при разрыве и уменьшается прочность.
Влияние влажности на процесс деформирования наиболее существенно для гидрофильных волокон, у которых вследствие аффекта пластификации диаграмма растяжения становится существенно более пологой, уменьшается модуль деформации, увеличивается удлинение при разрыве и падает прочность.
Температуры:
Скорость деформирования (время):
Влажность:
W1<W2<W3<W4
Общая деформация: (рис)
- упругая;
- эластическая;
- пластическая (вязкая)
Упругая часть полной деформации текстильных материалов объясняется появлением энергии, вызваной упругим (обратимым) изменением связей.
Эластическая – изменяющаяся во времени часть полной деформации.
Пластическая часть полной деформации в материале образуется вследствие необратимого изменения (нарушения) внешних и внутренних связей.
Lк – длина образца материала, измеренная к моменту окончания действия на него заданной нагрузки
L0 – первоначальная длина образца
L1 – длина образца в момент первого измерения сразу же после снятия нагрузки
L2 – длина образца после отдыха в течение определенного (заданного) времени
Упругая часть деформации распространяется в материалах со скоростью, близкой к скорости звука. Эту часть (компоненту) полной деформации принято называть быстрообратимой.
Эластическая часть деформации проявляется в течение длительного времени (сотен часов). Проявляющуюся за это время отдыха часть деформации принято называть медленнообратимой.
Часть эластической деформации, которая не успела проявить себя за короткое время отдыха, попадает в пластическую и несколько превышает ее истинную величину. Поэтому правильнее эту часть деформации называть остаточной.
При T<Tхр
При Тхр<Т<Тс
,
где - вынужденно-эластическая деформация, релаксирующая при Т>Tc; - обратимая эластическая деформация.
При Тс<T<Тпл
Tхр – температура хрупкости при которой
Тс – температура стеклования;
Тпл – температура плавления.
Релаксационные свойства нитей (при и после средних нагрузок)
Режимы:
1 - ползучесть
- величины деформаций в момент времени и в бесконечности
- время релаксации, зависящее от величины напряжения
- коэффициент, постоянный для данного образца
2 - релаксация напряжений;
- величины напряжений в начальный момент и к моменту времени
- коэффициент, имеющий смысл напряжения в момент времени, равный бесконечности
- время релаксации напряжений
- коэффициент, постоянный для данного образца
3 - релаксация деформаций (отдых).
- величина деформации в момент времени
- величина начальной эластической деформации
- коэффициент, постоянный для данного образца
