Назначение скважин и их конструкции

I. ОБОРУДОВАНИЕ СКВАЖИН

Скважиной называется цилиндрическая горная выработка, имеющая при малом поперечном сечении весьма значительную длину.

Начало скважины называется устьем, ее конец – забоем. Все полое пространство скважины, от ее устья до забоя, называется стволом.

Скважины могут быть вертикальными или наклонно направленными. В отдельных случаях бурят горизонтальные скважины.

Основное назначение скважины – извлечение нефти, газа или воды из недр на поверхность, т.е. скважина является каналом, соединяющим нефтяной, газовый или водяной пласт с поверхностью земли.

Совокупность нефтяных, газовых и водяных скважин, предназначенных для добычи нефти, газа или воды, называется эксплуатационным фондом.

Кроме эксплуатационных нефтяных, газовых или водяных скважин имеются еще вспомогательные скважины: нагнетательные, контрольные и др.

Нагнетательные скважины служат для закачки в продуктивные пласты агента – воды или воздуха (газа) со специальными целями.

Контрольные скважины предназначены для наблюдения за ходом разработки нефтяной или газовой залежи при помощи различных приборов, спускаемых в эти скважины.

Независимо от своего назначения каждая скважина за все время ее эксплуатации или использования должна иметь устойчивые стенки и надежное разобщение пластов и пропластков друг от друга по всей пройденной скважиной толще пород. Для этого по окончании бурения всего ствола или же после завершения проходки определенного интервала пород в скважину спускают обсадную колонну, которая собирается из стальных высокопрочных труб на резьбовых соединениях. Обсадная колонна закрепляется в скважине путем заливки цементного раствора в кольцевое пространство между стенками скважины и трубами.

В зависимости от геологических условий, состояния техники и технологии бурения, глубины скважины и ее назначения скважину можно крепить одной или несколькими колоннами с различной высотой подъема цементного раствора за каждой колонной (см. рис. 1.1).

Совокупность данных, характеризующих диаметр пробуренной скважины на разных глубинах, количество, диаметр и длину обсадных колонн, спущенных в скважину, а также интервалы пространства за колоннами, заполненные цементным кольцом, называется конструкцией скважины.

Конструкция скважины включает следующие ряды труб: направление, кондуктор, промежуточную и эксплуатационную колонны.

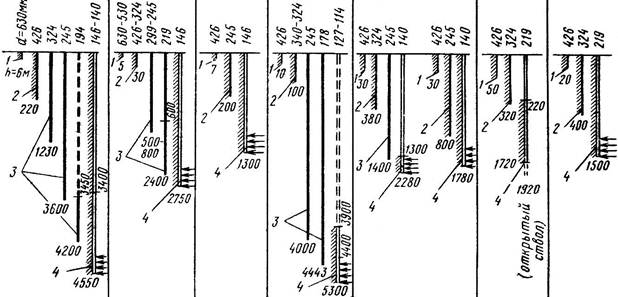

Конструкции скважин:

1 – направление; 2 – кондуктор; 3 – промежуточная колонна; 4 – эксплуатационная колонна

Рис. 1.1

Направление – это колонна труб, спускаемая в скважину до некоторой глубины (100¸200 м), которая цементируется от устья по всей длине и служит для надежного крепления верхних интервалов и предотвращения размыва устья скважины.

Кондуктор служит для крепления верхних неустойчивых интервалов разреза, изоляции верхних водоносных горизонтов от загрязнения, а также для возможности установки на устье противовыбросового и устьевого оборудования.

Промежуточная обсадная колонна предназначена для крепления и изоляции вышележащих зон, несовместимых по условиям бурения с нижележащими зонами для предотвращения осложнений и аварий при бурении последующих интервалов.

Эксплуатационная колонна, спускаемая до проектной глубины, крепит и разобщает продуктивные пласты и вышележащие зоны геологического разреза от продуктивных пластов, обеспечивает размещение в ней оборудования для подъема жидкости или закачки необходимых агентов в пласт. Эксплуатационную колонну оборудуют элементами колонной и заколонной оснастки (пакеры, башмак, обратный клапан, центратор, упорное кольцо и т.п.). Через эту колонну производится эксплуатация скважины, ее размеры определяют габариты подземного эксплуатационного оборудования.

Наиболее простой и дешевой является одноколонная конструкция, когда в скважину спускается только одна обсадная колонна труб, не считая кондуктора и направления. В очень сложных условиях бурения число промежуточных обсадных колонн иногда доводят до трех.

Для эксплуатационных колонн в большинстве случаев применяются обсадные трубы с наружным диаметром от 146 до 168 мм, с толщиной стенок от 7.5 до 12 мм.
