Элементы мультиплексирования в SDH

14 15 16 17 18 19 20

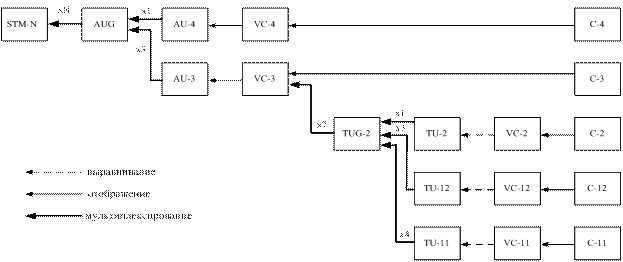

В схеме мультиплексирования используются следующие элементы:

· C-n — контейнер n=1,2,3,4(уровни контейнера соответствуют уровням PDH);

· VC-n — виртуальный контейнер уровня n=1,2,3,4;

· TU-n — трибный блок n=1,2,3;

· TUG-n — группа трибных блоков n=2,3;

· AU-n — административный блок n=3,4;

· AUG — группа административных блоков;

· STM-1 — синхронный транспортный модуль первого уровня.

C-n — контейнер — элемент SDH, несущий в себе информационную нагрузку, соответствует уровню иерархии PDH. Контейнеры имеют 4 уровня С1, С2, С3 и С4.

VC-n — виртуальный контейнер. Виртуальные контейнеры имеют уровни: VC-1 и VC-2 — контейнеры нижних уровней, VC-3 и VC-4 — контейнеры верхних уровней.

Формат виртуального контейнера: VC=POH+PL (маршрутный заголовок + поле полезной нагрузки). PL формируется либо из контейнеров соответствующего уровня, либо из других предыдущих элементов мультиплексирования:

(VC-3 POH)+TUG-2=VC-3, VC-3 POH — маршрутный заголовок верхнего уровня;

(VC-1 POH)+C-1=VC-1, VC-1 POH — маршрутный заголовок нижнего уровня.

TU-n — трибный блок, где n=1,2,3 имеют 3 уровня. Формат определяется по формуле TU=PTR+VC, PTR – это указатель трибного блока, определяет фактический адрес нагрузки; VCn — виртуальный контейнер соответствующего уровня.

Для первого уровня формат будет иметь вид: TU-1= (TU-1 PTR)+VC-1.

TUG-n — группа трибных блоков формируется в результате мультиплексирования нескольких трибных блоков со своими коэффициентами мультиплексирования. Различаются TUG-2 (второго уровня) и TUG-3 (третьего уровня).

AU-n — административный блок, где n=3,4. Формат: AU= PTR+PL, причем PL здесь может быть VC-4 или VC-3, PTR — соответствует уровню AU-3 PTR или AU-4 PTR.

AU-4= (AU-4 PTR) + VC-4

AUG — группа административных блоков — элемент структуры мультиплексирования, формируется путем мультиплексирования AU3 и AU4 с разными коэффициентами мультиплексирования.

STM-1 — синхронный транспортный модуль — определяется форматом STM-1=SOH+PL, где PL — поле полезной нагрузки (формируется из группы AUG) и SOH — секционный заголовок размером 9×9 байт.
