ПМЛ-1 2 3 4 5 67 8

Структура условного обозначения электромагнитных пускателей серии ПМЛ

ПМЛ – пускатель электромагнитный;

1 – Величина пускателя по номинальному току (1 – 10 А; 2 – 25 А; 3 – 40 А; 4 – 63 А; 5 – 80 А; 6 – 125 А; 7 – 200 А);

2 – Исполнение пускателей по назначению и наличию теплового реле (1 – нереверсивный без теплового реле; 2 – нереверсивный с тепловым реле; 5 – реверсивный без теплового реле с электрической и механической блокировками; 6 – реверсивный пускатель с тепловым реле с электрической и механической блокировками; 7 – пускатель «звезда – треугольник»);

3 – Исполнение пускателя по степени защиты и наличию кнопок;

4 – Количество контактов вспомогательной цепи;

5 – Сейсмическое исполнение пускателей;

6, 7 – Климатическое исполнение и категория размещения;

8 – Исполнение по износостойкости.

Электромагнитный пускатель серии ПМ12. Новая серия электромагнитных пускателей ПМ12 соответствует международным нормам IEC 947 и требованиям перспективного технического уровня мирового аппаратостроения.

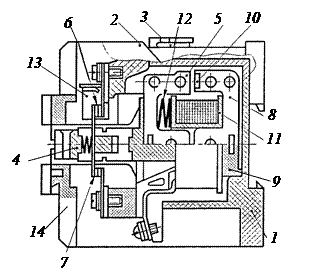

Конструкция пускателя ПМ12 представлена на рисунке. 3.9.
