ТАБЛИЦА СОСЕДНИХ УСТРОЙСТВ.

Типы сообщений протокола EIGRP

Hello (пакеты приветствия) – эти пакеты используются для обнаружения соседей, их тестирования и повторного обнаружения в случае сбоя. Для отправки пакетов используется многоадресная рассылка muilticast-адрес 224.0.0.10.

Acknowledgment — пакеты, которые подтверждают получение пакетов update, query, reply. ACK-пакеты отправляются unicast и содержат в себе acknowledgment number.

Update (пакеты обновления маршрутов) – в этих пакетах содержится информация об изменении маршрутов. Эти пакеты могут быть отправлены конкретному маршрутизатору (unicast) или группе маршрутизаторов (multicast). Получение update-пакета подтверждается отправкой ACK.

Query (пакеты запросов) – эти пакеты используются когда маршрутизатор пересчитывает какой либо маршрут в сеть и у него нет резервного маршрута (feasible successor), он отправляет query запрос своим соседям, если у них еть етот маршрут, то они отвечают сообщением reply (ответ на запрос), если нет маршрута, то они направляют query запрос своим соседям. При получении пакета запроса (query) отправляют пакет ACK.

Reply (пакеты ответа на запросы) – маршрутизатор отправляет reply-пакет в ответ на полученный query-пакет. Reply-пакеты отправляются unicast тому маршрутизатору, который отправил query-пакет. Получение reply-пакета подтверждается отправкой ACK.

Для гарантии получения отправленных сообщений EIGRP использует фирменный протокол гарантии доставки – RTP.

RTP обеспечивает гарантированную доставку пакетов. Для этого используется проприетарный алгоритм Cisco, reliable multicast. Пакеты отправляются на muilticast-адрес 224.0.0.10. Каждый сосед, получивший такой пакет отправляет подтверждение отправителю пакета. Сохранение порядка пакетов. В каждом пакете используется два номера последовательности (sequence). Каждый пакет включает в себя номер присвоенный ему отправителем. Этот номер увеличивается на единицу каждый раз, когда маршрутизатор отправляет новый пакет. Кроме того, отправитель помещает в пакет номер, последнего полученного пакета от получателя.

Таблица соседних устройств (neighbor table) – является важной таблицей в протоколе EIGRP. Каждый маршрутизатор EIGRP поддерживает свою таблицу соседних устройств, в которой перечислены непосредственно подключенные маршрутизаторы. Для установления отношений соседства EIGRP использует пакеты hello. По умолчанию на ethernet-интерфейсах и point-to-point интерфейсах hello-пакеты отправляются каждые 5 секунд, но с небольшим случайным отклонением, которое используется для того, чтобы между маршрутизаторами не было синхронизации в отправке hello-пакетов.

Если за период удержания (hold time, по умолчанию 15 секунд, 3 hello-интервала) от соседнего маршрутизатора не пришел ни один hello пакет, то он считается недоступным.

Для того, чтобі маршрутизаторы могли установить отношения соседства, должны выполниться некоторые условия:

1. маршрутизаторы должны пройти аутентификацию

2. маршрутизаторы должны быть в одной AS,

3. должны совпадать значения K-коэффициентов

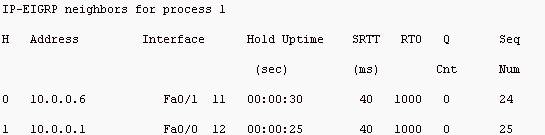

Вид таблицы соседних устройств:

В таблице соседних устройств содержаться следующие поля:

Address – IP адрес соседнего устройства.

Interface – интерфейс к которому подключено соседнее устройство.

Hold Uptime (Время удержания) – время по истечении которого, в случае если нет каких либо сообщений от соседнего устройства, канал рассматривается как неработоспособный. Сначала в качестве ожидаемого пакета был пакет HELLO, однако в современных версиях CISCO IOS любой пакет протокола EIGRP полученный после первого пакета HELLO сбрасывает этот таймер. На каналах Ethernet по умолчанию 15 секунд.

SRTT (Таймер цикла обмена сообщениями) – Среднее время требуемое для отправки пакета соседнему устройству и получению ответного пакета от него. С помощью этого интервала определяется интервал повторной передачи RTI(Retransmit Interval).

RTO (retransmission timeout) — интервал между отправкой unicast-пакетов, которые отправляются после того как от соседа не было получено подтверждение о получении multicast-пакета.

Q Cnt (Queue count, Счетчик очереди) – показывает число пакетов которые находятся в очереди и ожидают передачи. Обычно это число равно нулю, если нет, то значит маршрутизатор испытывает перегрузку.

Sec Num (Sequence Number, Номер последовательности) – Номер последнего пакета полученного от соседнего устройства. Протокол EIGRP использует это поле для подтверждения приема пакета. Таблица соседних устройств обеспечивает надежную и упорядоченную доставку пакетов.

Протокол EIGRP считает метрику с помощью коэффициентов. По умолчанию они равны К1=1;К2=0;К3=1;К4=0;К5=0.Общая метрика вычисляется с помощью значений bandwidth (пропускной способности) и delay (задержки).

Bandwidth вычисляется по формуле:

bandwidth = (10000000/bandwidth(m)) * 256

где bandwidth(m) – это минимальная пропускная способность канала на всем пути следования к сети назначения.

Delay:

delay = delay(s) * 256

где delay(s) – это суммарная задержка на всех маршрутизаторах по пути следования к сети назначения.

Эти значения использует протокол EIGRP для подсчета метрики:

Metric=[K1*bandwidth+(K2* bandwidth)/(256-load)+K3*delay]*[K5/(reliability+K4)]

Если коэффициенты не менялись, то формула получает вид:

Metric=K1*bandwidth+ K3*delay

Количество переходов в протоколе EIGRP равно 224, чего более чем достаточно для современных сетей.
