СВОЙСТВА ДИЭЛЕКТРИКОВ
ДИЭЛЕКТРИКИ.
Диэлектрики – вещества, обладающие малой электропроводностью, т.к. у них очень мало свободных заряженных частиц – электронов и ионов. Эти частицы появляются в диэлектриках только при нагреве до высоких температур. Существуют диэлектрики газообразные (газы, воздух), жидкие (масла, жидкие органические вещества) и твердые (парафин, полиэтилен, слюда, керамика и т.п.).
При наложении электрического напряжения в диэлектрике, представляющем сложную электрическую систему, протекают разнообразные электрические процессы, связанные с его поляризацией, электрической проводимостью. В случае очень большого напряжения может произойти разрушение диэлектрика, называемое пробоем.
Одним из важнейших свойств диэлектриков является их способность поляризоваться под воздействием внешнего электрического поля. Согласно современным представлениям явление поляризации сводится к изменению положения в пространстве частиц диэлектрика, имеющих электрический заряд того или иного знака, в результате чего каждый макроскопический объем диэлектрика приобретает некоторый наведенный (индуцированный) электрический момент, которым этот объем диэлектрика до воздействия внешнего электрического поля не обладал.
|
|
Поляризация сопровождается появлением на поверхности диэлектриков связанных электрических зарядов, уменьшающих напряженность поля внутри вещества.
Количественной характеристикой поляризации служит поляризованность диэлектрика P.
Способность различных материалов поляризоваться в электрическом поле характеризуется относительной диэлектрической проницаемостью ε.
При отсутствии внешнего электрического поля каждый элемент объема диэлектрика не имеет электрического момента, так как алгебраическая сумма зарядов всех молекул диэлектрика в данном объеме равна нулю и центры тяжести положительных и отрицательных зарядов совпадают в пространстве. При этом предполагается, что этот элемент объема весьма велик по сравнению с размерами молекулы, так что в нем содержится весьма большое число молекул. Под действием внешнего электрического поля происходит некоторое упорядочение расположения в пространстве молекул диэлектрика, как это схематически представлено на рис.

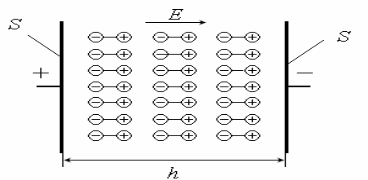

Расположение зарядов в полностью поляризованном диэлектрике плоского конденсатора
Необходимо отметить две группы поляризации:
- упругая поляризация, протекающая практически мгновенно под действием электрического поля, не сопровождающаяся рассеянием (потерями) энергии в диэлектрике (выделением теплоты);
|
|
- релаксационная поляризация, нарастающая и убывающая в течение некоторого промежутка времени и сопровождающаяся рассеянием энергии в диэлектрике, т.е. его нагреванием
1) Электронная поляризация
При подаче напряжения в диэлектрике создается электрическое поле, и электроны в атомах смещаются относительно ядра к положительному электроду.
Смещенные электроны с положительными зарядами ядер атомов образуют пары связанных друг с другом электрических зарядов, которые называются упругими диполями. Образование их происходит мгновенно (10-15 с). Они исчезают, если с диэлектрика снято напряжение. Этот процесс образования упругих диполей называется электронной поляризацией.
Величина e зависит от концентрации атомов (молекул) в диэлектрике и их структуры, определяющей поляризуемость αэ атома (молекулы), и описывается выражением:
e = 1 + n αэ,
где ε – диэлектрическая проницаемость; n – концентрация частиц (атомов, молекул) в диэлектрике; αэ – электронная поляризуемость, определяемая структурой молекулы или атома.
Если диэлектрик кристалл, то у него ε больше, чем у аморфного диэлектрика, т.к. плотность упаковки атомов и молекул больше в кристаллическом состоянии.
Диэлектрическая проницаемость вещества с чисто электронной поляризацией численно равна квадрату показателя преломления света n.
ε = n 2.
Хотя деформация электронных орбит не зависит от температуры, электронная поляризация, а, следовательно, диэлектрическая проницаемость ε с увеличением температуры диэлектрика уменьшается, т.к. увеличивается его объем и уменьшается число частиц в единице объема.
2) Ионная поляризация (или поляризация ионного смещения).
Поляризация обусловлена смещением упруго связанных ионов. Характерна для твердых тел с ионным строением, т.е. для кристаллических диэлектриков. Всякий ионный кристалл состоит из положительных и отрицательных ионов, расположенных в узлах кристаллической решетки. При наложении напряжения в нем начинают действовать электрические силы, и ионы смещаются: положительные – в одном направлении, отрицательные – в противоположном. Каждая пара ионов образует упругий диполь. Время установления ионной поляризации 10-13 с. Наряду с процессом поляризационного смещения протекает электронная поляризация. Интенсивность этих процессов у кристаллических диэлектриков велика, поэтому больше ε = 7 ÷ 12 и выше.
Электронная и ионная поляризации относятся к упругой поляризации. Остальные, рассматриваемые далее, являются различными проявлениями релаксационной поляризации.
Под действием поля ориентируются и радикалы (группы атомов) – это дипольно – радикальная поляризация.
С увеличением температуры вязкость среды уменьшается, и дипольная поляризация возрастает, пока велика вязкость. Но постепенно нарастает хаотичность теплового движения и становится преобладающей над ориентацией диполей, т.е. дипольная ориентация с ростом температуры начинает падать.
Эта поляризация свойственна газам и жидкостям, а также твердым полярным органическим веществам, имеющим в составе радикалы. Совершается за время 10-2 с. После снятия поля ориентация ослабевает (происходит релаксация).
4) Электронно – релаксационная поляризация.
Поляризация возникает за счет возбужденных тепловой энергией избыточных «дефектных» электронов или дырок. Характерна для диэлектриков с высоким показателем преломления и электронной электропроводностью, а также полупроводников.
5) Упруго – дипольная поляризация
Поляризация наблюдается у дипольных молекул некоторых кристаллов, закрепленных и только ограниченно поворачивающихся на небольшой угол.
6) Междуслойная поляризация
Поляризация обусловлена проводящими и полупроводящими включениями и наличием слоев с различной проводимостью. Поляризация проявляется в твердых телах неоднородной структуры (слоистые пластики) в области низких частот, и связана со значительными потерями электрической энергии.
|
|
7) Самопроизвольная (спонтанная) поляризация
Поляризация характерна для сегнетоэлектриков, веществ, разбивающихся на области (домены), обладающие спонтанным дипольным моментом в отсутствие внешнего поля. Взаимная ориентация дипольных моментов доменов в отсутствие поля такова, что суммарный дипольный момент вещества равен нулю. Наложение поля ориентирует дипольные моменты доменов, что вызывает очень сильную поляризацию.
