Хромистые стали являются наиболее экономичными и распространенными. По структуре и составу они делятся на несколько групп (рис. 10).
В зависимости от содержания хрома и углерода стали могут относиться к ферритному, мартенситному или ферритно-матенситному классам. Стали, содержащие - 13 % Cr (12Х13, 20Х13, 30Х13), при нагреве и охлаждении испытывают g ® a превращение, и в результате закалки и отпуска они приобретают мартенситную структуру высокой прочности (у стали 30Х13 после закалки и высокого отпуска sB =700 МПа, а после закалки и низкого отпуска sB = 1600 МПа). Эти стали после термической обработки используют для изготовления деталей, работающих в слабо агрессивных средах (шестерни, валы). После отжига сталь 12Х13 очень пластична, может кататься и штамповаться, обладает хорошей свариваемостью, поэтому ее используют в продовольственном машиностроении и других отраслях для различных свариваемых емкостей, взаимодействующих со слабоагрессивными средами (водяным паром, водными растворами солей). Кроме того, эту сталь используют как жаростойкую (до 700°С) для деталей печей.
Сталь 30Х13 более прочна, и ее применяют в овощеперерабатывающей и хлебопекарной промышленности для деталей, испытывающих повышенный износ и соприкасающихся с агрессивными средами (ножи, пружины, подшипники, корпуса насосов).
Стали с большим содержанием хрома (17…18 %) обладают соответственно более высокой коррозионной стойкостью. Они испытывают превращение лишь при повышенном содержании углерода, и их используют, после закалки и различного отпуска, для изготовления узлов механизмов, требующих повышенной прочности. Кроме того, их применяют в широком диапазоне рабочих температур, но не выше 900 °С.
Сталь 95Х18 используют для коррозионностойких подшипников, втулок, колец и обойм. В рыбоперерабатывающей промышленности ее применяют для изготовления дисковых ножей.
Свариваемость сталей 08Х17Т и 12Х17Т недостаточно хорошая. В малых сечениях их сваривают контактной сваркой. Тем не менее эти стали рекомендуются как заменители высоконикелевой стали 12Х18Н10Т для изготовления емкостей, не испытывающих больших ударных нагрузок (котлов для варки пищевых продуктов, коробов сушилок).
Высокохромистые стали (с 25…28 % Cr) в основном используют как жаростойкие при температурах до 1050…1150 °С для различных деталей печей. Такие стали относятся к ферритному классу. При длительном выдерживании в области температур 540…550 °С могут охрупчиваться вследствие выделения s - фазы.
Сталь 15Х25Т применяют для сварных жаростойких конструкций, не подвергающихся ударным нагрузкам (трубы теплообменных аппаратов, емкости и др.).
Хромоникелевые и сложно легированные коррозионностойкие стали
По структуре хромоникелевые стали принадлежат либо к аустенитному, либо к аустенитно-мартенситному или же к аустенитно-ферритному классу (рис. 11). Наличие углерода в этих сталях приводит к образованию специальных карбидов, преимущественно типа М23С6.
В сталях аустенитно-ферритного класса соотношение g - и a - фаз может очень сильно меняться даже от небольших вариаций в содержании легирующих элементов (даже в пределах марочного состава), что приводит к резким колебаниям свойств. Это является одним из основных недостатков сталей данного класса. Другим недостатком хромоникелевых ферритно-аустенитных сталей является выделение s - фазы, происходящее при длительной эксплуатации в области 500…650 °С. Присадка упрочняющих ферритообразующих элементов (Cr, Si, Nb, Ti, Al) ускоряет образование s - фазы, а присадка аустенитообразующих элементов (Ni, N, C) замедляет. Следовательно, образования s - фазы можно избежать путем подбора состава стали и режимов ее термической обработки.

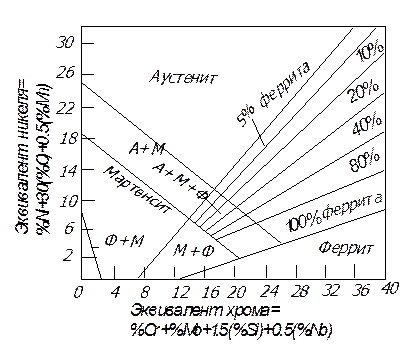

Рис. 11. Классификация коррозионностойких хромоникелевых сталей по структуре
Аустенитная структура в этих сталях сохраняется за счет факторов, приводящих к подавлению g ® a превращения, и в том числе вызывающих снижение мартенситной точки Мн. Достигается это путем добавления элементов, расширяющих область устойчивости аустенита. Фактически реализуемая структура, а следовательно, и свойства таких сталей зависят от скорости их охлаждения. При быстром охлаждении (закалке) с температур 1050…1100 °С они сохраняют аустенитную структуру и остаются относительно мягкими.
Медленное же охлаждение этих сталей противопоказано, потому что в процессе медленного охлаждения по границам зерен могут выделяться карбиды и другие соединения (так же как и при отпуске 500…650 °С) и вызвать явление межкристаллитной коррозии. Эффект межкристаллитной коррозии обусловлен тем, что на образование карбидов расходуется хром и в слоях металла, граничащих с карбидами, его остается не более 10…12 % и по границам зерен происходит разрушение.
Для предотвращения межкристаллитной коррозии стали легируют титаном и ниобием, связывающими углерод в более прочные карбиды и тем самым сохраняющими хром в растворе.
Невысокая прочность сталей с аустенитной структурой позволяет легко обрабатывать их прокаткой и штамповкой.
В сталях аустенитно-мартенситного класса прочность зависит от режимов термической обработки. Для получения высокопрочных состояний их после закалки подвергают обработке холодом (для завершения мартенситного превращения) и затем отпускают при 450…500 °С. После такой обработки аустенит и отпущенный мартенсит обеспечивают sВ = 900…1200 МПа.
Наибольшее распространение из трех вышеуказанных классов сталей получили аустенитные. Стали 12Х18Н9, 12Х18Н10Т, 08Х22Н6Т не склонны к межкристаллитной коррозии. Эти стали, а также хромомарганцевые и хромомарганцевоазотистые применяют для изделий, получаемых штамповкой и cваркой (различные емкости, трубопроводы, камеры и т. п.) в машиностроении, судостроении, авиационной и химической промышленности.
В продовольственном машиностроении стали 12Х18Н9 и 12Х18Н10Т используют для изделий, аппаратов и сосудов, работающих в непосредственном контакте с агрессивными пищевыми продуктами (емкости, трубопроводы, фильтры), а также аппаратов, контактирующих с разбавленными растворами щелочей и солей, растворами уксусной и фосфорной кислот. Из стали 12Х18Н10Т изготавливают корпуса и детали, работающие под давлением при температурах от - 196 0С до + 600 0С, а при наличии агрессивных сред - до + 350 0С. В качестве заменителя сталей 12Х18Н9 и 12Х18Н10Т в сварных емкостях и трубопроводах, работающих в окислительных агрессивных средах, используют сталь 08Х18Г8Н2Т.
Для замены стали 12Х18Н9 как конструкционного материала, обладающего стойкостью против окисления в атмосферных условиях (до 800 °С), а также для деталей насосов в винодельческой и хлебоперерабатывающей промышленности предлагается сталь 20Х13Н4Г9.
Детали и оборудование, имеющие непосредственный контакт с пищевыми продуктами, моющими средами (в мясомолочной, сыродельной, хлебопекарной и других отраслях промышленности), изготавливают из сталей 10Х14АГ15, 12Х17Г9АН4.
В качестве высокопрочного коррозионностойкого конструкционного материала (пружины, втулки) используют сталь 09Х15Н8Ю.
В последние годы во многих отраслях промышленности, в том числе и в продовольственном машиностроении, с целью экономии дорогостоящих высоколегированных сталей, начинают применять биметаллы. Листы основного металла (из углеродистой или низколегированной стали) плакируют тонким слоем коррозионностойкого материала. Так, углеродистую сталь Ст3кп плакируют сталями 15Х25Т, 08Х17Т, 12Х18Н10Т, 10Х17Н13МЗТ; низколегированную сталь 10ХСНД плакируют сталями 08Х13, 08Х18Н10Т, 06ХН28МДТ и др.
В продовольственном машиностроении биметаллы используют для изготовления молочных цистерн, заквасочных емкостей, деталей и узлов установок рафинирования масла, корпусов теплообменной аппаратуры в сахарной промышленности, в аппаратах для тепловой переработки мясных продуктов и многих других областях.
