Расчет процесса истечения с помощью h,s-диаграммы

Разделив уравнениена pv, найдем

(7.15)

Подставив вместо выражение , получим

(7.16)

Рассмотрим движение газа через со­пло. Поскольку оно предназначено для увеличения скорости потока, то dc >0 и знак у dF определяется отношени­ем скорости потока к скорости звука в данном сечении. Если скорость потока мала (c/a <1), то dF <0 (сопло суживается). Если же c/a >1, то dF>0, т.е. сопло должно рас­ширяться.

На рисунке 7.4 представлены три воз­можных соотношения между скоростью истечения с 2 и скоростью звука а на выходе из сопла. При отношении давле­ний скорость истечения меньше скорости звука в вы­текающей среде. Внутри сопла скорость потока также везде меньше скорости звука. Следовательно, сопло должно быть суживающимся на всей длине. Дли­на сопла влияет лишь на потери от тре­ния, которые здесь не рассматриваются.

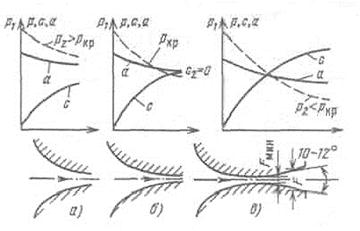

Рисунок 7.4 - Зависимость формы сопла от скорости истечения :

a- <a; б - =a в - >a

При более низком давлении за со­плом можно получить режим, изображенный на рисунке б. В этом слу­чае скорость на выходе из сопла равна скорости звука в вытекающей среде. Внутри сопло по-прежнему должно су­живаться (dF<0), и только в выходном сечении dF=0.

Чтобы получить за соплом сверхзву­ковую скорость, нужно иметь за ним дав­ление меньше критического (рисунок в). В этом случае сопло необходимо составить из двух частей — суживающейся, где с<а, и расширяющейся, где с > а. Такое комбинированное сопло впер­вые было применено шведским инжене­ром К. Г. Лавалем в 80-х годах прошлого столетия для получения сверхзвуковых скоростей пара. Сейчас сопла Лаваля применяют в реактивных двигателях са­молетов и ракет. Угол расширения не должен превышать 10—12°, чтобы не бы­ло отрыва потока от стен.

При истечении газа из такого сопла в среду с давлением меньше критическо­го в самом узком сечении сопла уста­навливаются критические давление и скорость. В расширяющейся насадке происходит дальнейшее увеличение ско­рости и соответственно падение давления истекающего газа до давления внешней среды.

Рассмотрим теперь движение газа через диффузор — канал, в котором дав­ление повышается за счет уменьшения скоростного напора (dc <0). Из уравне­ния * следует, что если c/a <1, то dF>0, т. е. если скорость газа при входе в канал меньше скорости звука, то диф­фузор должен расширяться по направле­нию движения газа так же, как при тече­нии несжимаемой жидкости. Если же скорость газа на входе в канал больше скорости звука (c/a >1), то диффузор должен суживаться (dF<0).

Истечение без трения. Так как во­дяной пар не является идеальным газом, расчет его истечения лучше выполнять не по аналитическим формулам, а с по­мощью h, s -диаграммы.

Пусть пар с начальными параметра­ми вытекает в среду с давлением р ₂. Если потери энергии на трение при дви­жении водяного пара по каналу и тепло­отдача к стенкам сопла пренебрежимо малы, то процесс истечения протекает при постоянной энтропии и изображает­ся на h,s -диаграмме вертикальной пря­мой 1-2.

Скорость истечения рассчитывается по формуле:

,

где h 1 определяется на пересечении ли­ний p 1 и t 1, а h 2 находится на пересечении вертикали, проведенной из точки 1, с изо­барой р 2 (точка 2).

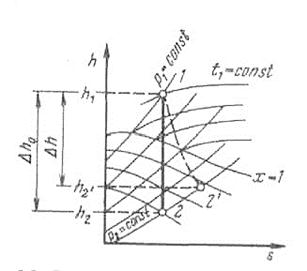

Рисунок 7.5 - Процессы равновесного и неравно­весного расширения пара в сопле

Если значения эн­тальпий подставлять в эту формулу в кДж/кг, то скорость истечения (м/с) примет вид

.

Действительный процесс истечения. В реальных условиях вследствие трения потока о стенки канала процесс истече­ния оказывается неравновесным, т. е. при течении газа выделяется тепло­та трения и поэтому энтропия рабочего тела возрастает.

На рисунке неравновесный процесс адиабатного расширения пара изображен условно штриховой линией 1-2’. При том же перепаде давлений срабаты­ваемая разность энтальпий получается меньше, чем , в результате чего уменьшается и скорость истече­ния . Физически это означает, что часть кинетической энергии потока из-за трения переходит в теплоту, а скоростной напор на выходе из сопла получает­ся меньше, чем при отсутствии трения. Потеря в сопловом аппарате кинетиче­ской энергии вследствие трения выража­ется разностью . От­ношение потерь в сопле к располагаемо­му теплопадению называется коэффици­ентом потери энергии в сопле :

Формула для подсчета действи­тельной скорости адиабатного неравно­весного истечения:

Коэффициент называется скоро­стным коэффициентом сопла. Современная техника позволяет создавать хорошо спрофилированные и обработанные сопла, у которых
